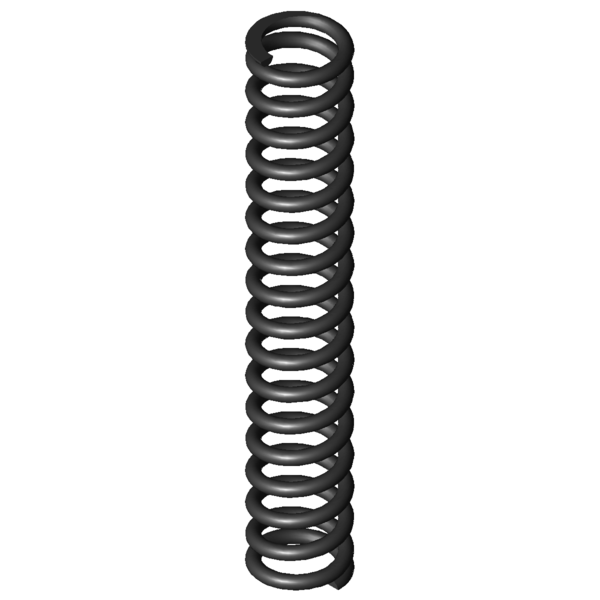

SymboleWartośćJednostkaOpis
Materialu
EN 10270-1
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
-
N
Siła sprężyny z napięciem wstępnym
L1
-
mm
Długość sprężyny z napięciem wstępnym
s1
-
mm
Ugięcie sprężyny z napięciem wstępnym
F2
-
N
Siła sprężyny obciążonej siłą
L2
-
mm
Długość sprężyny obciążonej siłą
s2
-
mm
Ugięcie sprężyny przy obciążeniu siłą
d
2,9
mm
Srednica drutu
Di
-
mm
Wewnętrzna średnica zwoju
D
16,5
mm
Średnia średnica zwoju
De
19,4
mm
Zewnętrzna średnica zwoju
Dd
12,9
mm
Maksymalna średnica trzpienia
Dh
20,4
mm
Minimalna średnica tulei
L0
115
mm
Długość swobodna
Lk
83,79
mm
Długość wyboczenia
Fn
540,781
N
Maksymalna siła przy obciążeniu statycznym
Ln
61,9
mm
Minimalna długość przy obciążeniu statycznym
sn
53,1
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
403,295
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
75,4
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
16,49
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
7,117
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
15,75
szt.
Ilość zwojów sprężynujących
nt
-
szt.
Całkowita ilość zwojów
R
10,184
N/mm
Sztywnosc sprezyny
Gew
48,0395
g
Waga artykułu
Fntol
29,7
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
29,29
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,35
mm
(+/-) Tolerancja średnicy zwoju
L0tol
2,05
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
P
-
Grupa cenowa tego artykulu
F1tol
-
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
-
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
