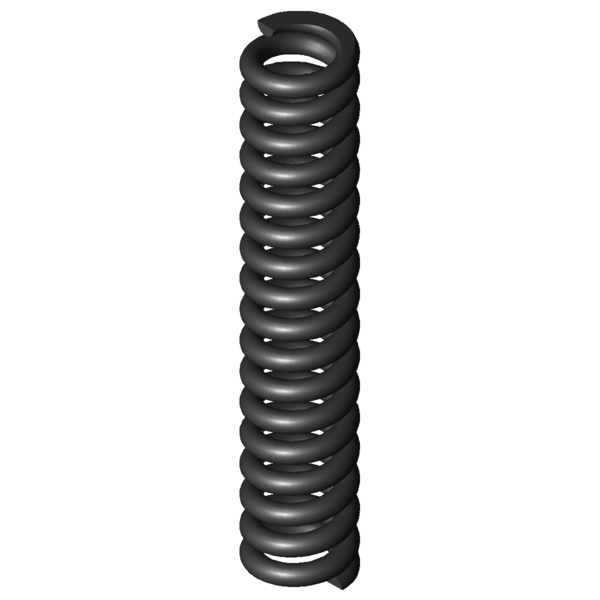

SymboleWartośćJednostkaOpis
Materialu
EN 10270-1
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
1,6
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
6,4
mm
Średnia średnica zwoju
De
8
mm
Zewnętrzna średnica zwoju
Dd
4,4
mm
Maksymalna średnica trzpienia
Dh
8,5
mm
Minimalna średnica tulei
L0
42,2
mm
Długość swobodna
Lk
29,01
mm
Długość wyboczenia
Fn
182,797
N
Maksymalna siła przy obciążeniu statycznym
Ln
31,08
mm
Minimalna długość przy obciążeniu statycznym
sn
11,12
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
157,413
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
32,62
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
4,7
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
2,619
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
15,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
16,431
N/mm
Sztywnosc sprezyny
Gew
5,5921
g
Waga artykułu
Fntol
19,01
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
18,63
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,2
mm
(+/-) Tolerancja średnicy zwoju
L0tol
0,99
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
G
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
