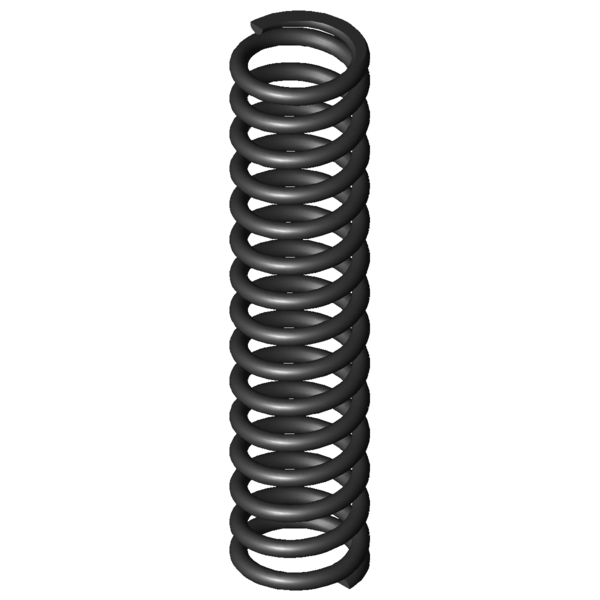

SymboleWartośćJednostkaOpis
Materialu
EN 10270-1
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
1,5
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
10
mm
Średnia średnica zwoju
De
11,5
mm
Zewnętrzna średnica zwoju
Dd
8
mm
Maksymalna średnica trzpienia
Dh
12,1
mm
Minimalna średnica tulei
L0
51
mm
Długość swobodna
Lk
mm
Długość wyboczenia
Fn
93,12
N
Maksymalna siła przy obciążeniu statycznym
Ln
26,63
mm
Minimalna długość przy obciążeniu statycznym
sn
24,38
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
86,645
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
28,32
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
13,22
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
3,667
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
13,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
3,82
N/mm
Sztywnosc sprezyny
Gew
6,802
g
Waga artykułu
Fntol
6,48
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
6,39
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,25
mm
(+/-) Tolerancja średnicy zwoju
L0tol
1,33
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
F
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
