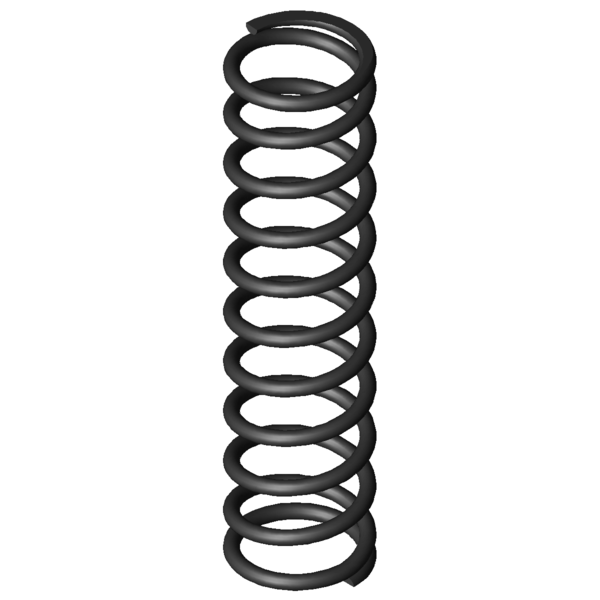

SymboleWartośćJednostkaOpis
Materialu
EN 10270-1
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
1
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
8
mm
Średnia średnica zwoju
De
9
mm
Zewnętrzna średnica zwoju
Dd
6,5
mm
Maksymalna średnica trzpienia
Dh
9,6
mm
Minimalna średnica tulei
L0
36
mm
Długość swobodna
Lk
mm
Długość wyboczenia
Fn
47,415
N
Maksymalna siła przy obciążeniu statycznym
Ln
13,36
mm
Minimalna długość przy obciążeniu statycznym
sn
22,64
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
45,471
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
14,29
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
8,09
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
3,684
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
9,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
2,094
N/mm
Sztywnosc sprezyny
Gew
1,7944
g
Waga artykułu
Fntol
2,7
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
2,67
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,25
mm
(+/-) Tolerancja średnicy zwoju
L0tol
0,95
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
C
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
