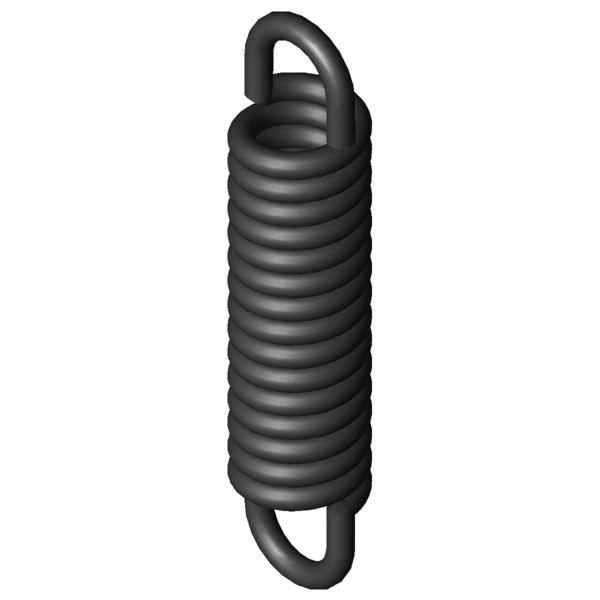

SimboliValoreUnitàDescrizione
Materiale
EN 10270-1
-
Tipo di materiale
Oefo
1/1 deutsche
-
Forma dell’occhiello
F1
N
Forza della molla precaricata
L1
mm
longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2
mm
Sezione della molla caricata
Posizione dell’occhiello
180
°
Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d
2,8
mm
Diametro del filo
D
mm
Diametro medio delle spire
De
14
mm
Diametro esterno delle spire
Dh
18,6
mm
Diametro minore del cono
L0
61
mm
Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk
46,2
mm
Lunghezza della scatola a molla non sollecitata con precarica
Ln
mm
Lunghezza massima a carico statico
sn
14,64
mm
Escursione elastica massima a carico statico
Fn
466,9
N
Allungamento sotto carico massimo statico
n
Stück
Anzahl der federnden Windungen
nt
pezzo
Numero delle spire
Lh
7,4
mm
Distanza del margine interno dell’occhiello dalla scatola a molla
R
28,755
N/mm
Costante della molla
F0
46,11
N
Forza di precompressione interna
Fntol
57,23
N
(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol
1,1
mm
(+/-) Tolleranza lunghezza non caricata
Detol
0,4
mm
(+/-) Tolleranza del diametro delle spire esterno
Oesttol
20
gradi
Tolleranza posizione occhiello
Gew
29,55
g
Peso dell’articolo
PG
ZK
-
Gruppo di prezzo di questo articolo
