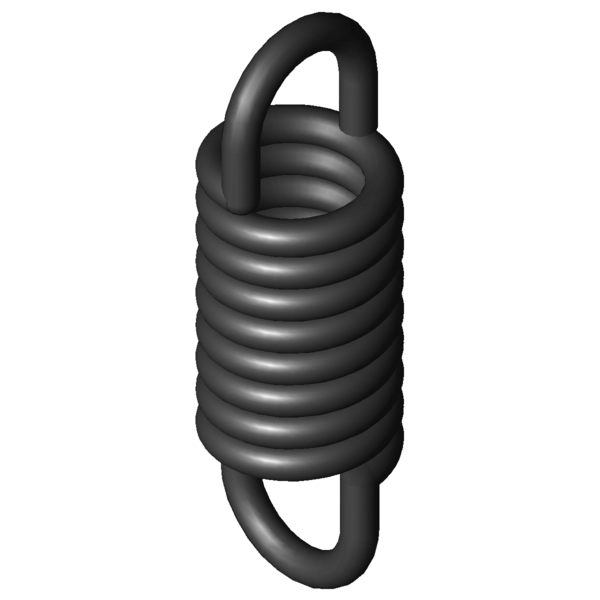

SimboliValoreUnitàDescrizione
Materiale
EN 10270-1
-
Tipo di materiale
Oefo
1/1 deutsche
-
Forma dell’occhiello
F1
N
Forza della molla precaricata
L1
mm
longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2
mm
Sezione della molla caricata
Posizione dell’occhiello
270
°
Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d
1,5
mm
Diametro del filo
D
mm
Diametro medio delle spire
De
8
mm
Diametro esterno delle spire
Dh
10,5
mm
Diametro minore del cono
L0
23
mm
Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk
14,63
mm
Lunghezza della scatola a molla non sollecitata con precarica
Ln
mm
Lunghezza massima a carico statico
sn
5,92
mm
Escursione elastica massima a carico statico
Fn
141,7
N
Allungamento sotto carico massimo statico
n
Stück
Anzahl der federnden Windungen
nt
pezzo
Numero delle spire
Lh
4,19
mm
Distanza del margine interno dell’occhiello dalla scatola a molla
R
21,461
N/mm
Costante della molla
F0
14,55
N
Forza di precompressione interna
Fntol
15,4
N
(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol
0,6
mm
(+/-) Tolleranza lunghezza non caricata
Detol
0,25
mm
(+/-) Tolleranza del diametro delle spire esterno
Oesttol
15
gradi
Tolleranza posizione occhiello
Gew
2,997
g
Peso dell’articolo
PG
ZE
-
Gruppo di prezzo di questo articolo
