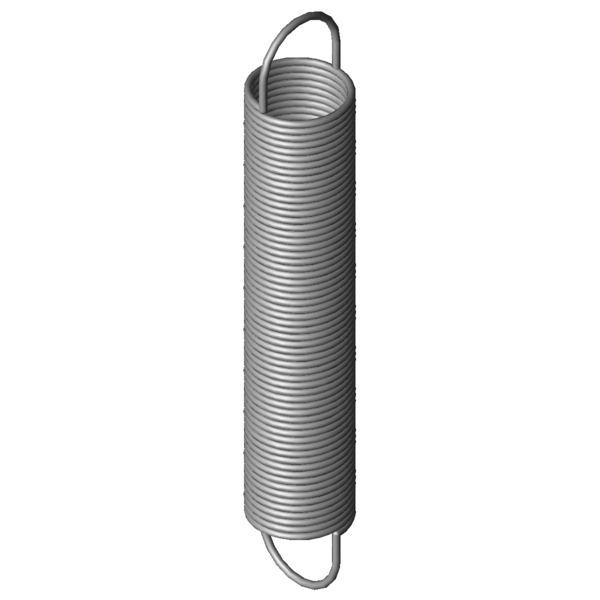

SimboliValoreUnitàDescrizione
Materiale
EN 10270-3-1.4310
-
Tipo di materiale
Oefo
1/1 deutsche
-
Forma dell’occhiello
F1
N
Forza della molla precaricata
L1
mm
longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2
mm
Sezione della molla caricata
Posizione dell’occhiello
270
°
Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d
3
mm
Diametro del filo
D
mm
Diametro medio delle spire
De
40
mm
Diametro esterno delle spire
Dh
45,1
mm
Diametro minore del cono
L0
242
mm
Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk
188,25
mm
Lunghezza della scatola a molla non sollecitata con precarica
Ln
mm
Lunghezza massima a carico statico
sn
740,36
mm
Escursione elastica massima a carico statico
Fn
176,9
N
Allungamento sotto carico massimo statico
n
Stück
Anzahl der federnden Windungen
nt
pezzo
Numero delle spire
Lh
26,87
mm
Distanza del margine interno dell’occhiello dalla scatola a molla
R
0,227
N/mm
Costante della molla
F0
9,2
N
Forza di precompressione interna
Fntol
10,03
N
(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol
3
mm
(+/-) Tolleranza lunghezza non caricata
Detol
0,6
mm
(+/-) Tolleranza del diametro delle spire esterno
Oesttol
58
gradi
Tolleranza posizione occhiello
Gew
412,5497
g
Peso dell’articolo
PG
###AD
-
Gruppo di prezzo di questo articolo
