Pagina dei dettagli Molle a torsione: T-19803R | Acciaio inossidabile Ø 5 x 20 x 150 mm / 180°

Prezzi a scalare (Gruppo Prezzo: T)

QuantitàPrezzo singolo [EUR]

1 6,4400 EUR

2 4,5400 EUR

3 4,3300 EUR

7 3,5700 EUR

17 2,3000 EUR

37 1,8300 EUR

75 1,7400 EUR

Quantità:

Download della scheda tecnica

Download della curva caratteristica della molla in metallo

Dati CAD

Calcolo corsa-forza

Dati tecnici

SimboliValoreUnitàDescrizione

Tipo di materiale 1.4310 - Tipo di materiale

Direzione delle spire Destra - Direzione delle spire a sinistra o a destra

Posizione del becco non caricato 180 gradi Posizione del becco non caricato

alpha1 gradi Angolo di torsione della molla precaricata

F1 N Forza della molla precaricata

M1 Nmm Coppia della molla precaricata

alpha2 gradi Angolo di torsione della molla caricata

F2 N Forza della molla caricata

M2 Nmm Coppia della molla caricata

alphah gradi Angolo di torsione di lavoro

d 5 mm Diametro del filo

Di 20 mm Diametro interno della spira

Dd mm Diametro della spina

LsH mm Lunghezze becchi del braccio leva

LsR mm Lunghezza becchi del braccio giacente

Lk0 17,5 mm Lunghezza della scatola a molla

Ls 150 mm Lunghezze becchi

RH mm Distanza centro scatola a molla fino al punto di innesto della forza del braccio leva

Mntol 5249,35 Nmm (+/-) Tolerance maximum torque

Mn 9706,06 Nmm Coppia massima della molla

alphan 19,24 gradi Angolo di torsione massimo della molla

nt 2,5 pezzo Numero delle spire

Ddmax 17,5 mm Diametro della spina maggiore possibile

Ddmin 15 mm diamètre minimal possible du mandrin

Ditol 0,5 mm (+/-) tolerance of inner coil diameter

Gew 77,0108 g Peso dell’articolo

PG T - Gruppo di prezzo di questo articolo

		Cataloghi per molle metalliche standard			Cataloghi per altre molle metalliche
		Panoramica dei cataloghi Molle a compressione Molle di estensione Molle a torsione Fili di molle a compressione Fili della molla di estensione			Anelli alesaggio (anelli elastici) Molle a torsione doppia Coppiglia a molla doppia Coppiglia a molla singola Assortimenti di molle Spirale protezione cavo/tubo flessibile 1400 Spirale protezione cavo/tubo flessibile 1410 Spirale protezione cavo/tubo flessibile 1420			Spirale protezione cavo/tubo flessibile 1430 Spirale protezione cavo/tubo flessibile 1440 Delle coppiglia sicurezza Molle di trazione a fune Fili d'acciaio per molle nell'anello Fili d'acciaio per molle in barre Anelli per alberi Molle continue

		Richiesta di molle metalliche standard			Richiesta di altre molle metalliche
		Panoramica delle richieste Molle a compressione Molle di estensione Molle a torsione Fili di molle a compressione Fili della molla di estensione			Anelli alesaggio (anelli elastici) Molle a torsione doppia Fili d'acciaio per molle nell'anello Fili d'acciaio per molle in barre Coppiglia a molla singola Coppiglia a molla doppia Spirale protezione cavo/tubo flessibile 1400 Spirale protezione cavo/tubo flessibile 1410 Spirale protezione cavo/tubo flessibile 1420 Spirale protezione cavo/tubo flessibile 1430 Spirale protezione cavo/tubo flessibile 1440			Molle di trazione a fune Delle coppiglia sicurezza Anelli per alberi Molle continue Molle a compressione coniche Molle di estensione coniche Molle speciali Parti in filo piegato Molle di contatto Molle di forma Molle in metallo qualsiasi

		Informazioni sulle molle metalliche			Informazioni principali tipi di molle
		Importante quando si formano le lamiere d’acciaio per molle \| Conoscenza Parti stampate e piegate personalizzate \| Pezzi fustellati e piegati Informazioni molle di trazione \| Prodotti Cosa significa rigidità della molla? \| Conoscenza Ampia scelta di molle a compressione \| Prodotti Acquista nastri e lamiere in acciaio per molle \| Materiale Coppiglie a molla e altri elementi di fissaggio \| Prodotti Calcola la costante della molla \| Conoscenza Design corpo a molla \| Conoscenza Molle stampate e molle piatte \| Molle a lamina Molle di compressione coniche \| Molle speciali Molle di estensione al metro \| Molle di trazione senza fine Molle stampate, parti stampate e piegate e parti laser in base alle richieste dei clienti \| Molle a lamina Tipi di molle di compressione delle sollecitazioni \| Industria Diagramma sforzo-deformazione acciaio per molle \| Conoscenza Calcola molle elicoidali \| Conoscenza Parti a disegno personalizzate \| Molle sagomate Legge di Hooke \| Industria Calcola la forza della molla \| Molle di compressione senza fine Molle a compressione secondo DIN 2098 \| Vendita Applicazione Tipi di acciaio per molle e trattamenti superficiali \| Materiale Taglio laser e taglio laser \| Processo di produzione e altri metodi di taglio \| Molle sagomate Calcolo della molla a balestra \| Molle a nastro Selezione degli elementi di sicurezza \| Parti di sicurezza Sistemi di molle per compiti speciali \| Comunicato stampa Tecnologia di stampaggio e formatura \| Pezzi fustellati e piegati Offerta molle piatte \| Molle piatte Trattamenti superficiali per molle in acciaio \| Materiale Progettazione di molle metalliche – Parte 1 “Nozioni di base” \| Comunicato stampa Connessione non positiva con forza della molla \| Clip a molla			Molle di compressione Molle di trazione Molle di torsione Molle a filo Molle speciali Molle sagomate Molle piatte

		Servizi e informazioni			Programma di consegna			Catalogare
		Consulenza tecnica Dimensionamento delle molle Richiesta Prezzo Calcolo delle molle metalliche secondo DIN 13906 Creazione di dati CAD Forum di Springs Film e video Servizio di Università Informazioni sulla molla in metallo - blog.federnshop.com			Molle Catalogo Molle speciali Materiale della molla Informazioni sui trattamenti superficiali Molle imballate pronte per l’assemblaggio			Richiesta catalogo molla Federnshop.com E-Procurement (acquisto elettronico)

Pagina dei dettagli Molle a torsione: T-19803R | Acciaio inossidabile Ø 5 x 20 x 150 mm / 180°

Prezzi a scalare (Gruppo Prezzo: T)

Dati tecnici

Paese d'origine: DE | Numero della tariffa doganale: 73202089

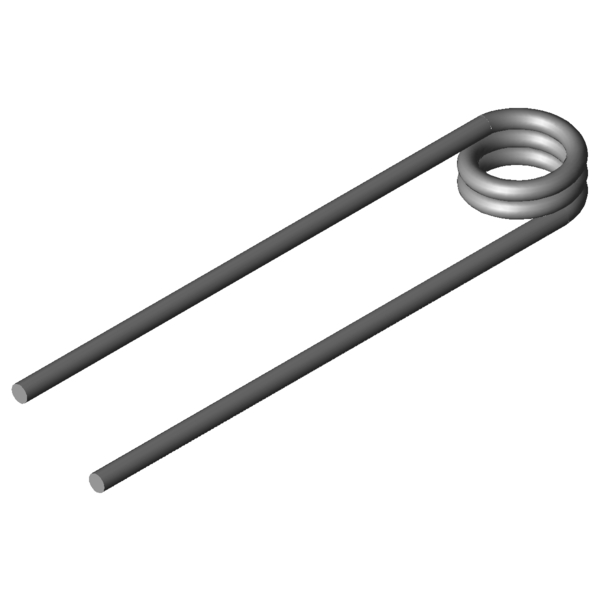

Immagine del prodotto - Molle a torsione T-19803R
