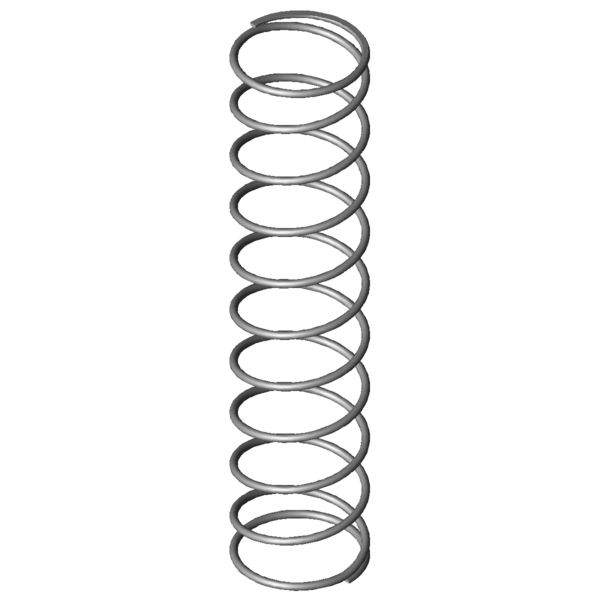

SimboliValoreUnitàDescrizione
Tipo di materiale
EN 10270-3-1.4310
-
Tipo di materiale
Condizione delle estremità della molla
Piana e spianata
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
9
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
141
mm
Diametro medio delle spire
De
150
mm
Diametro esterno delle spire
Dd
128
mm
Diametro maggiore della spina
Dh
156,2
mm
Diametro minore del cono
L0
658
mm
Lunghezza della molla non caricata
Lk
mm
Lunghezza libera di flessione
Fn
1109,069
N
Allungamento sotto carico massimo statico
Ln
143,53
mm
Lunghezza minima a carico statico
sn
514,47
mm
Escursione elastica massima a carico statico
Fndyn
1065,908
N
Allungamento sotto carico massimo dinamico
Lndyn
163,55
mm
Lunghezza minima a carico dinamico
shdyn
118,5
mm
Escursione elastica massima a carico dinamico
S
68,316
mm
Passo della molla (da centro spira a centro spira)
n
9,5
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
2,156
N/mm
Costante della molla
Gew
2561,664
g
Peso dell’articolo
Fntol
74,2
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
73,4
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
2,7
mm
(+/-) Tolleranza del diametro delle spire
L0tol
21,85
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
BG
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
