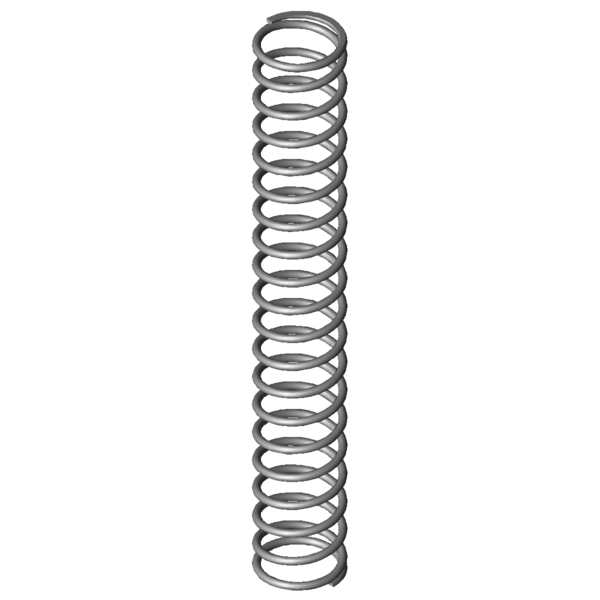

SimboliValoreUnitàDescrizione
Tipo di materiale
EN 10270-3-1.4310
-
Tipo di materiale
Condizione delle estremità della molla
Piana e spianata
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
8
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
80
mm
Diametro medio delle spire
De
88
mm
Diametro esterno delle spire
Dd
70
mm
Diametro maggiore della spina
Dh
90,8
mm
Diametro minore del cono
L0
600
mm
Lunghezza della molla non caricata
Lk
463,76
mm
Lunghezza libera di flessione
Fn
1509,73
N
Allungamento sotto carico massimo statico
Ln
201
mm
Lunghezza minima a carico statico
sn
399
mm
Escursione elastica massima a carico statico
Fndyn
1439,73
N
Allungamento sotto carico massimo dinamico
Lndyn
219,5
mm
Lunghezza minima a carico dinamico
shdyn
70,26
mm
Escursione elastica massima a carico dinamico
S
32
mm
Passo della molla (da centro spira a centro spira)
n
18,5
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
3,784
N/mm
Costante della molla
Gew
2047,1234
g
Peso dell’articolo
Fntol
75,3
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
74,1
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
1,2
mm
(+/-) Tolleranza del diametro delle spire
L0tol
11,12
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
BF
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
