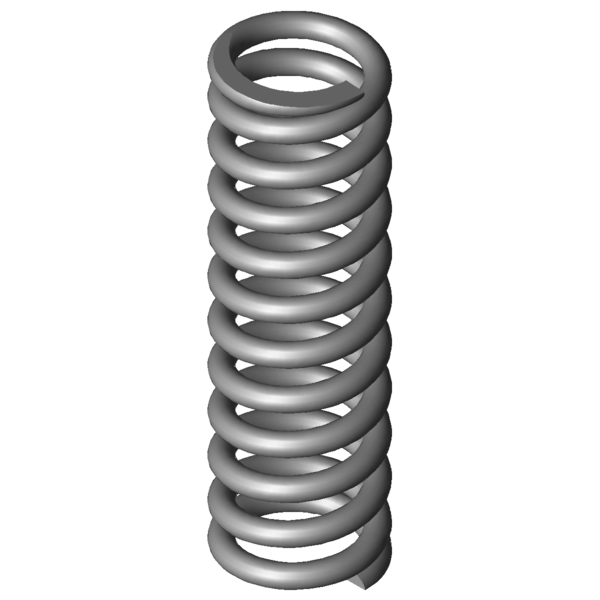

SimboliValoreUnitàDescrizione
Tipo di materiale
EN 10270-3-1.4310
-
Tipo di materiale
Condizione delle estremità della molla
Piana e spianata
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
7
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
39
mm
Diametro medio delle spire
De
46
mm
Diametro esterno delle spire
Dd
31
mm
Diametro maggiore della spina
Dh
47,4
mm
Diametro minore del cono
L0
152
mm
Lunghezza della molla non caricata
Lk
mm
Lunghezza libera di flessione
Fn
2044,978
N
Allungamento sotto carico massimo statico
Ln
94,26
mm
Lunghezza minima a carico statico
sn
57,74
mm
Escursione elastica massima a carico statico
Fndyn
1848,745
N
Allungamento sotto carico massimo dinamico
Lndyn
99,8
mm
Lunghezza minima a carico dinamico
shdyn
10,98
mm
Escursione elastica massima a carico dinamico
S
14,5
mm
Passo della molla (da centro spira a centro spira)
n
10
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
35,417
N/mm
Costante della molla
Gew
447,2621
g
Peso dell’articolo
Fntol
141
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
138
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
0,5
mm
(+/-) Tolleranza del diametro delle spire
L0tol
2,52
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
AQ
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
