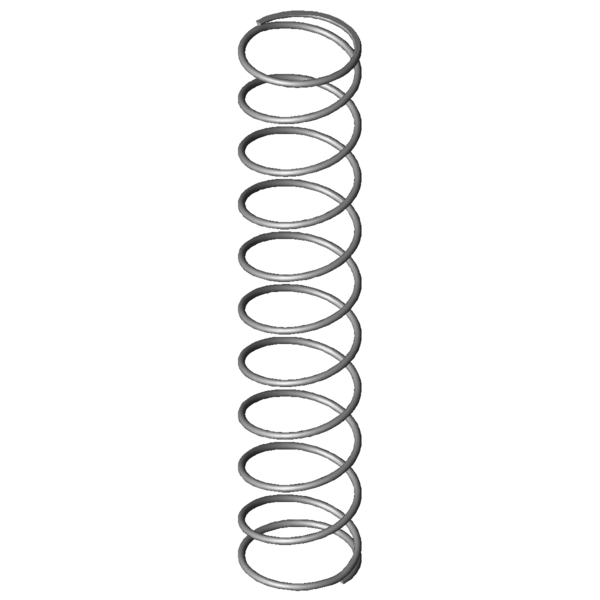

SimboliValoreUnitàDescrizione
Tipo di materiale
1.4310
-
Tipo di materiale
Condizione delle estremità della molla
Piana e spianata
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
4,5
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
70,5
mm
Diametro medio delle spire
De
75
mm
Diametro esterno delle spire
Dd
64,1
mm
Diametro maggiore della spina
Dh
79
mm
Diametro minore del cono
L0
380
mm
Lunghezza della molla non caricata
Lk
135
mm
Lunghezza libera di flessione
Fn
332,239
N
Allungamento sotto carico massimo statico
Ln
71,76
mm
Lunghezza minima a carico statico
sn
308,24
mm
Escursione elastica massima a carico statico
Fndyn
321,454
N
Allungamento sotto carico massimo dinamico
Lndyn
81,77
mm
Lunghezza minima a carico dinamico
shdyn
65,38
mm
Escursione elastica massima a carico dinamico
S
39,526
mm
Passo della molla (da centro spira a centro spira)
n
9,5
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
1,078
N/mm
Costante della molla
Gew
320,208
g
Peso dell’articolo
Fntol
22,68
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
22,49
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
1,4
mm
(+/-) Tolleranza del diametro delle spire
L0tol
13,45
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
AL
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
