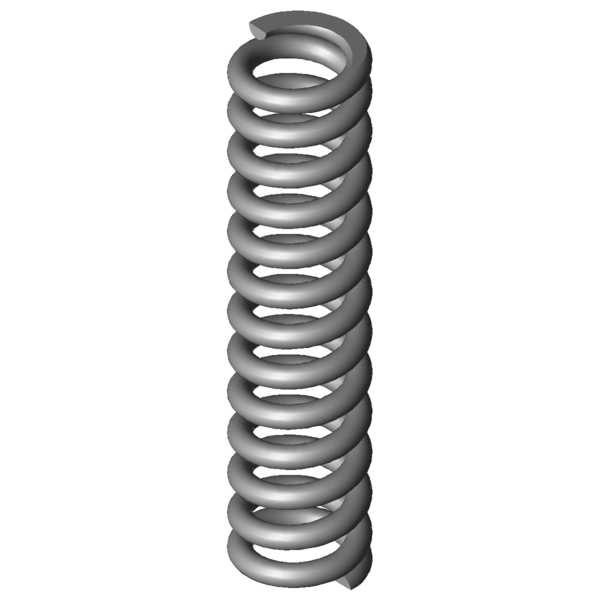

SimboliValoreUnitàDescrizione
Tipo di materiale
EN 10270-3-1.4310
-
Tipo di materiale
Condizione delle estremità della molla
Piana e spianata
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
1,25
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
5,75
mm
Diametro medio delle spire
De
7
mm
Diametro esterno delle spire
Dd
4
mm
Diametro maggiore della spina
Dh
7,5
mm
Diametro minore del cono
L0
30
mm
Lunghezza della molla non caricata
Lk
mm
Lunghezza libera di flessione
Fn
109,742
N
Allungamento sotto carico massimo statico
Ln
18,77
mm
Lunghezza minima a carico statico
sn
11,23
mm
Escursione elastica massima a carico statico
Fndyn
92,826
N
Allungamento sotto carico massimo dinamico
Lndyn
20,5
mm
Lunghezza minima a carico dinamico
shdyn
2,54
mm
Escursione elastica massima a carico dinamico
S
2,5
mm
Passo della molla (da centro spira a centro spira)
n
11,5
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
9,771
N/mm
Costante della molla
Gew
2,3656
g
Peso dell’articolo
Fntol
9,84
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
9,68
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
0,2
mm
(+/-) Tolleranza del diametro delle spire
L0tol
0,84
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
K
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
