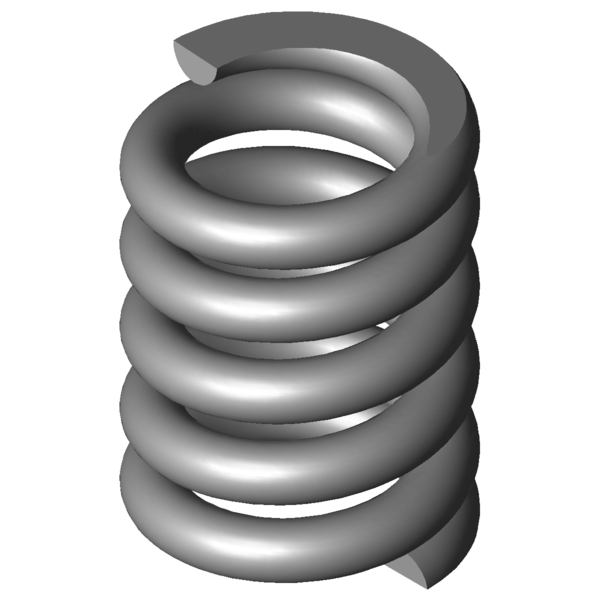

SimboliValoreUnitàDescrizione
Tipo di materiale
EN 10270-3-1.4310
-
Tipo di materiale
Condizione delle estremità della molla
Piana e spianata
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
0,8
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
3,6
mm
Diametro medio delle spire
De
4,4
mm
Diametro esterno delle spire
Dd
2,4
mm
Diametro maggiore della spina
Dh
4,8
mm
Diametro minore del cono
L0
6
mm
Lunghezza della molla non caricata
Lk
mm
Lunghezza libera di flessione
Fn
27,105
N
Allungamento sotto carico massimo statico
Ln
4,77
mm
Lunghezza minima a carico statico
sn
1,23
mm
Escursione elastica massima a carico statico
Fndyn
22,826
N
Allungamento sotto carico massimo dinamico
Lndyn
4,96
mm
Lunghezza minima a carico dinamico
shdyn
0,78
mm
Escursione elastica massima a carico dinamico
S
1,486
mm
Passo della molla (da centro spira a centro spira)
n
3,5
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
21,948
N/mm
Costante della molla
Gew
0,2472
g
Peso dell’articolo
Fntol
5,68
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
5,62
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
0,15
mm
(+/-) Tolleranza del diametro delle spire
L0tol
0,24
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
G
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
