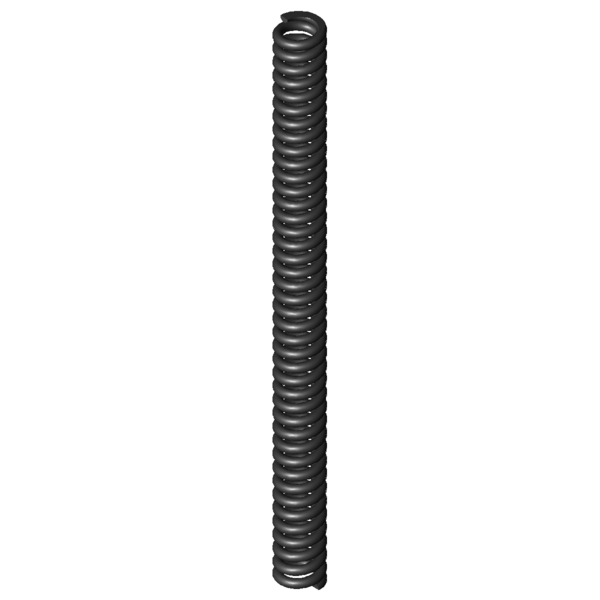

SimboliValoreUnitàDescrizione
Tipo di materiale
EN 10270-1
-
Tipo di materiale
Condizione delle estremità della molla
Piana e spianata
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
5,5
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
22,5
mm
Diametro medio delle spire
De
28
mm
Diametro esterno delle spire
Dd
16
mm
Diametro maggiore della spina
Dh
29
mm
Diametro minore del cono
L0
345
mm
Lunghezza della molla non caricata
Lk
328,36
mm
Lunghezza libera di flessione
Fn
1855,849
N
Allungamento sotto carico massimo statico
Ln
255,43
mm
Lunghezza minima a carico statico
sn
89,57
mm
Escursione elastica massima a carico statico
Fndyn
1574,248
N
Allungamento sotto carico massimo dinamico
Lndyn
269,02
mm
Lunghezza minima a carico dinamico
shdyn
33,91
mm
Escursione elastica massima a carico dinamico
S
8,595
mm
Passo della molla (da centro spira a centro spira)
n
39,5
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
20,719
N/mm
Costante della molla
Gew
550,9043
g
Peso dell’articolo
Fntol
145
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
141
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
0,35
mm
(+/-) Tolleranza del diametro delle spire
L0tol
5,69
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
AL
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
