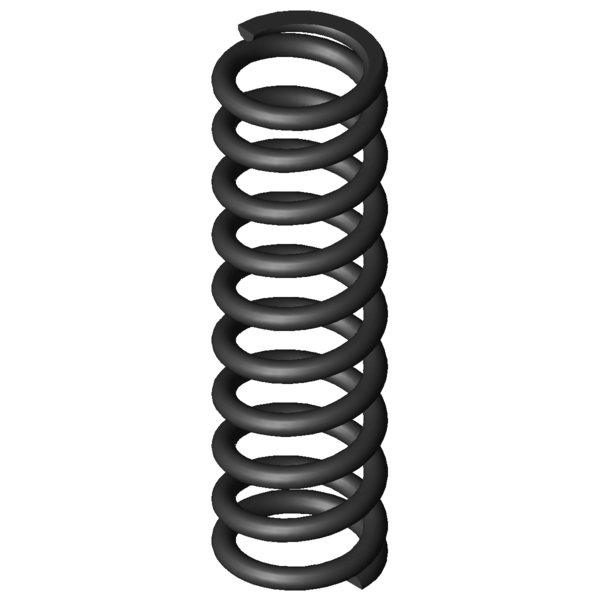

SimboliValoreUnitàDescrizione
Tipo di materiale
EN 10270-1
-
Tipo di materiale
Condizione delle estremità della molla
Piana e spianata
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
2
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
12,5
mm
Diametro medio delle spire
De
14,5
mm
Diametro esterno delle spire
Dd
10
mm
Diametro maggiore della spina
Dh
15,2
mm
Diametro minore del cono
L0
49,5
mm
Lunghezza della molla non caricata
Lk
mm
Lunghezza libera di flessione
Fn
250,368
N
Allungamento sotto carico massimo statico
Ln
24
mm
Lunghezza minima a carico statico
sn
25,5
mm
Escursione elastica massima a carico statico
Fndyn
202,258
N
Allungamento sotto carico massimo dinamico
Lndyn
28,9
mm
Lunghezza minima a carico dinamico
shdyn
7,69
mm
Escursione elastica massima a carico dinamico
S
5,588
mm
Passo della molla (da centro spira a centro spira)
n
8,5
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
9,818
N/mm
Costante della molla
Gew
10,2395
g
Peso dell’articolo
Fntol
13,86
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
13,66
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
0,3
mm
(+/-) Tolleranza del diametro delle spire
L0tol
1,02
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
G
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
