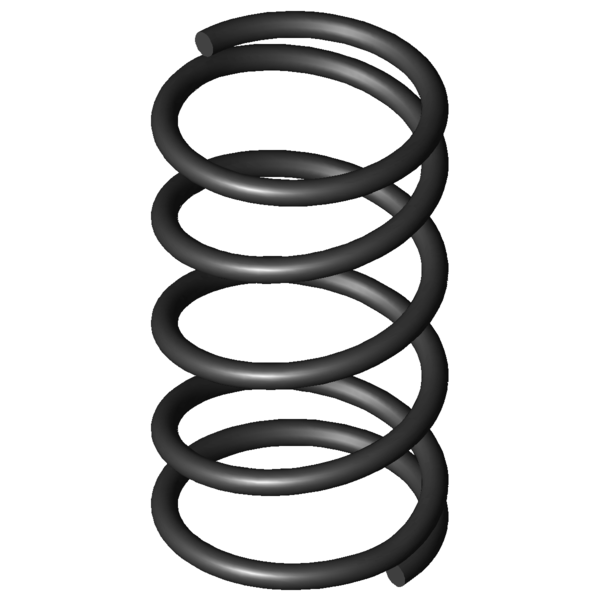

SimboliValoreUnitàDescrizione
Tipo di materiale
EN 10270-1
-
Tipo di materiale
Condizione delle estremità della molla
Piana
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
0,1
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
1
mm
Diametro medio delle spire
De
1,1
mm
Diametro esterno delle spire
Dd
0,7
mm
Diametro maggiore della spina
Dh
1,4
mm
Diametro minore del cono
L0
2
mm
Lunghezza della molla non caricata
Lk
mm
Lunghezza libera di flessione
Fn
0,353
N
Allungamento sotto carico massimo statico
Ln
0,79
mm
Lunghezza minima a carico statico
sn
1,21
mm
Escursione elastica massima a carico statico
Fndyn
0,341
N
Allungamento sotto carico massimo dinamico
Lndyn
0,83
mm
Lunghezza minima a carico dinamico
shdyn
0,38
mm
Escursione elastica massima a carico dinamico
S
0,5
mm
Passo della molla (da centro spira a centro spira)
n
3,5
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
0,291
N/mm
Costante della molla
Gew
0,0011
g
Peso dell’articolo
Fntol
0,05
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
0,04
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
0,1
mm
(+/-) Tolleranza del diametro delle spire
L0tol
0,14
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
D
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
