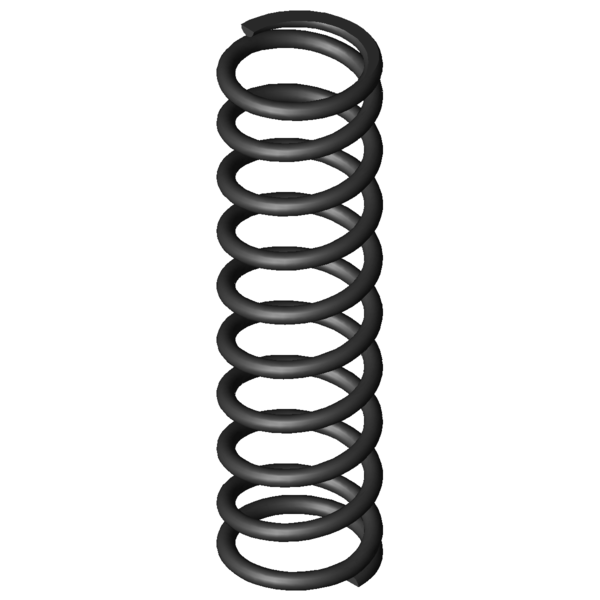

SimboliValoreUnitàDescrizione
Tipo di materiale
EN 10270-1
-
Tipo di materiale
Condizione delle estremità della molla
Piana e spianata
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
1,25
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
9,75
mm
Diametro medio delle spire
De
11
mm
Diametro esterno delle spire
Dd
8
mm
Diametro maggiore della spina
Dh
11,7
mm
Diametro minore del cono
L0
40
mm
Lunghezza della molla non caricata
Lk
mm
Lunghezza libera di flessione
Fn
78,429
N
Allungamento sotto carico massimo statico
Ln
15,16
mm
Lunghezza minima a carico statico
sn
24,84
mm
Escursione elastica massima a carico statico
Fndyn
68,507
N
Allungamento sotto carico massimo dinamico
Lndyn
18,3
mm
Lunghezza minima a carico dinamico
shdyn
8,19
mm
Escursione elastica massima a carico dinamico
S
4,559
mm
Passo della molla (da centro spira a centro spira)
n
8,5
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
3,157
N/mm
Costante della molla
Gew
3,1199
g
Peso dell’articolo
Fntol
4,25
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
4,2
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
0,25
mm
(+/-) Tolleranza del diametro delle spire
L0tol
0,97
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
G
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
