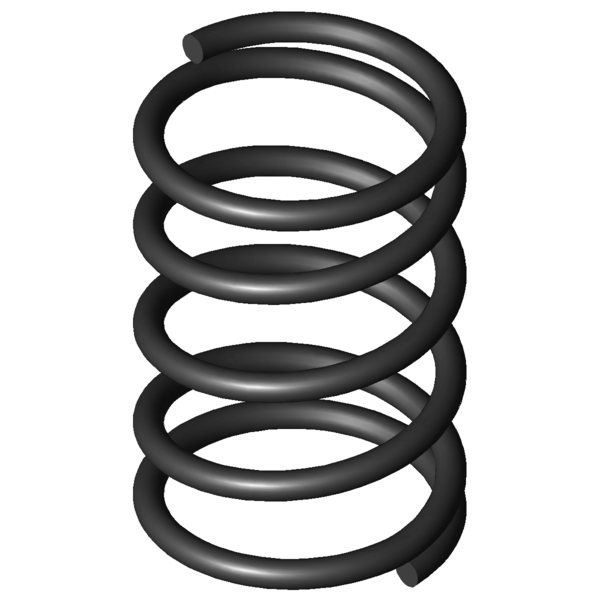

SimboliValoreUnitàDescrizione
Tipo di materiale
EN 10270-1
-
Tipo di materiale
Condizione delle estremità della molla
Piana
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
0,3
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
2,9
mm
Diametro medio delle spire
De
3,2
mm
Diametro esterno delle spire
Dd
2,1
mm
Diametro maggiore della spina
Dh
3,8
mm
Diametro minore del cono
L0
5
mm
Lunghezza della molla non caricata
Lk
mm
Lunghezza libera di flessione
Fn
2,56
N
Allungamento sotto carico massimo statico
Ln
2,35
mm
Lunghezza minima a carico statico
sn
2,65
mm
Escursione elastica massima a carico statico
Fndyn
2,436
N
Allungamento sotto carico massimo dinamico
Lndyn
2,48
mm
Lunghezza minima a carico dinamico
shdyn
1,31
mm
Escursione elastica massima a carico dinamico
S
1,214
mm
Passo della molla (da centro spira a centro spira)
n
3,5
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
0,967
N/mm
Costante della molla
Gew
0,028
g
Peso dell’articolo
Fntol
0,3
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
0,3
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
0,2
mm
(+/-) Tolleranza del diametro delle spire
L0tol
0,27
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
A
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
