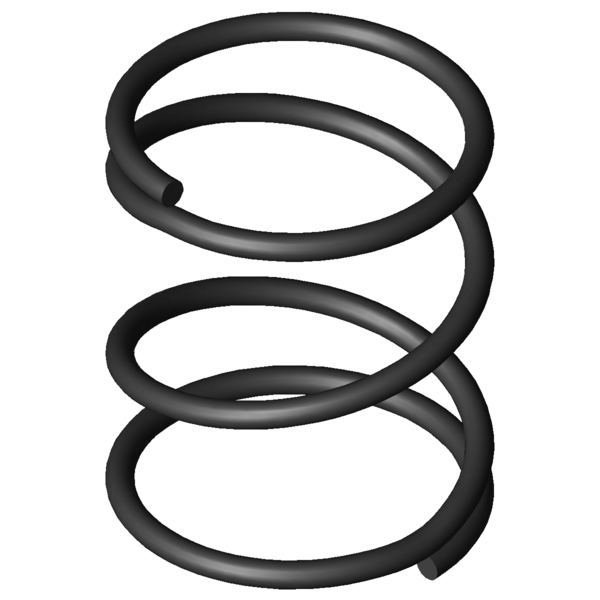

SimboliValoreUnitàDescrizione
Tipo di materiale
EN 10270-1
-
Tipo di materiale
Condizione delle estremità della molla
Piana
-
Condizione delle estremità della molla
F1
N
Forza della molla precaricata
L1
mm
Lunghezza della molla precaricata
s1
mm
Sezione della molla precaricata
F2
N
Forza della molla caricata
L2
mm
Lunghezza della molla caricata
s2
mm
Sezione della molla caricata
d
0,3
mm
Diametro del filo
Di
mm
Diametro interno della spira
D
3,7
mm
Diametro medio delle spire
De
4
mm
Diametro esterno delle spire
Dd
2,9
mm
Diametro maggiore della spina
Dh
4,5
mm
Diametro minore del cono
L0
5
mm
Lunghezza della molla non caricata
Lk
11,68
mm
Lunghezza libera di flessione
Fn
3,028
N
Allungamento sotto carico massimo statico
Ln
1,75
mm
Lunghezza minima a carico statico
sn
3,25
mm
Escursione elastica massima a carico statico
Fndyn
2,951
N
Allungamento sotto carico massimo dinamico
Lndyn
1,83
mm
Lunghezza minima a carico dinamico
shdyn
0,75
mm
Escursione elastica massima a carico dinamico
S
2,43
mm
Passo della molla (da centro spira a centro spira)
n
1,75
pezzo
Numero di spire elastiche
nt
pezzo
Numero di spire totali
R
0,931
N/mm
Costante della molla
Gew
0,0244
g
Peso dell’articolo
Fntol
0,34
N
(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol
0,38
N
(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol
0,2
mm
(+/-) Tolleranza del diametro delle spire
L0tol
0,32
mm
(+/-) Tolleranza lunghezza molla non caricata
PG
A
-
Gruppo di prezzo di questo articolo
F1tol
N
(+/-) Tolleranza forza della molla precaricata
F2tol
N
(+/-) Tolleranza forza della molla caricata
