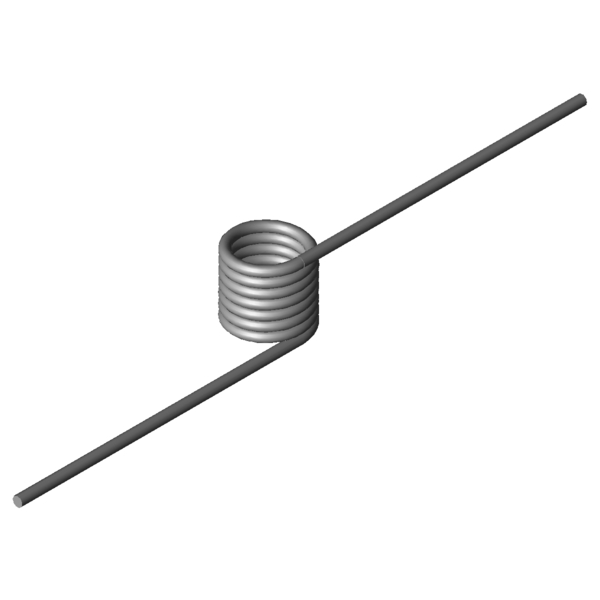

SímboloValorUnidadDescripción
Tipo de material
EN 10270-3-1.4310
-
Tipo de material
Bobinado
Derecha
-
Bobinado a izquierda o derecha
Posición de la rama sin carga
0
grados
Posición de la rama sin carga
alpha1
grados
Rotación del muelle precomprimido
F1
N
Fuerza del muelle precomprimido
M1
Nmm
Momento del muelle precomprimido
alpha2
grados
Rotación del muelle comprimido
F2
N
Fuerza del muelle comprimido
M2
Nmm
Momento del muelle comprimido
alphah
grados
Rotación del muelle en funcionamiento
d
5
mm
Diámetro del hilo
Di
28
mm
Diámetro interior de la espira
Dd
mm
Diámetro del árbol
LsH
mm
Longitud de la rama del brazo de palanca
LsR
mm
Longitud de la rama del brazo en reposo
Lk0
40
mm
Longitud libre
Ls
150
mm
Longitudes de rama
RH
mm
Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol
3568,62
Nmm
(+/-) Tolerance maximum torque
Mn
10155,28
Nmm
Momento máximo del muelle
alphan
74,4
grados
Rotación máxima del muelle
nt
7
Unidades
Número de espiras
Ddmax
24,8
mm
Diámetro de árbol máximo admisible
Ddmin
18
mm
Diametro della spina minore possibile
Ditol
0,6
mm
(+/-) tolerance of inner coil diameter
Gew
159,1969
g
Peso del artículo
PG
T
-
Grupo de precios para este artículo
