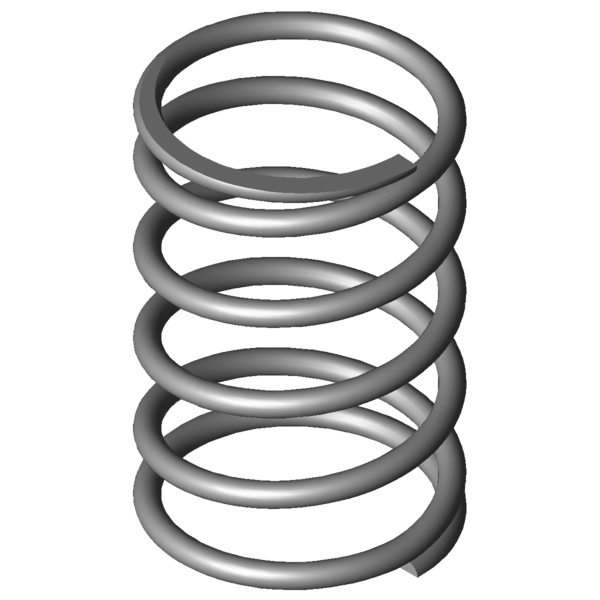

SímboloValorUnidadDescripción
Tipo de material
1.4310
-
Tipo de material
Condición de los extremos del muelle
Aplastada y esmerilada
-
Condición de los extremos del muelle
F1
N
Fuerza del muelle precomprimido
L1
mm
Longitud del muelle precomprimido
s1
mm
Sección del muelle precomprimido
F2
N
Fuerza del muelle comprimido
L2
mm
Longitud del muelle comprimido
s2
mm
Sección del muelle comprimido
d
2,8
mm
Diámetro del hilo
Di
mm
Diámetro interior de la espira
D
30,2
mm
Diámetro medio de la espira
De
33
mm
Diámetro exterior de la espira
Dd
26,6
mm
Diámetro máximo árbol
Dh
34,2
mm
Diámetro mínimo del casquillo
L0
50
mm
Longitud del muelle no comprimido
Lk
mm
Longitud de la deformación
Fn
147,06
N
Fuerza máxima con carga estática
Ln
19,87
mm
Longitud permitida con carga estática
sn
30,13
mm
Recorrido máximo del muelle con carga estática
Fndyn
139,564
N
Fuerza máxima con carga dinámica
Lndyn
21,41
mm
Longitud permitida con carga dinámica
shdyn
18,25
mm
Recorrido máximo del muelle con carga dinámica
S
11,8
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
4
Unidades
Número de espiras elásticas
nt
Unidades
Número total de espiras
R
4,882
N/mm
Índice de rigidez
Gew
27,7073
g
Peso del artículo
Fntol
13,08
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
12,95
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
0,5
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
1,83
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
R
-
Grupo de precios para este artículo
F1tol
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
N
(+/-) Tolerancia fuerza del muelle comprimido
