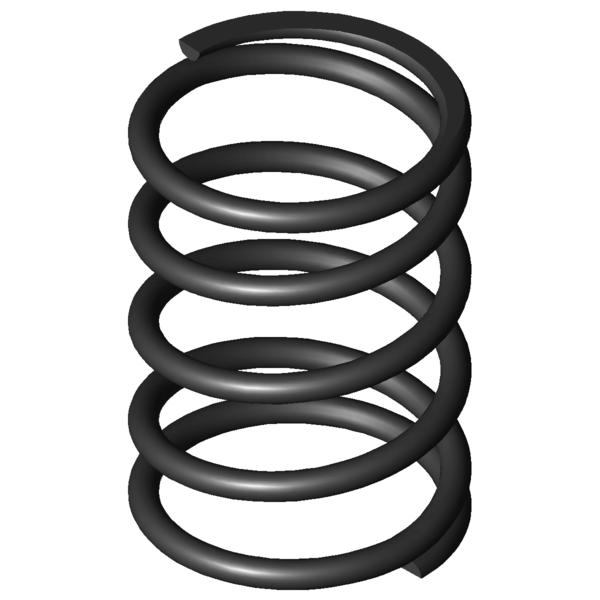

SímboloValorUnidadDescripción
Tipo de material
EN 10270-1
-
Tipo de material
Condición de los extremos del muelle
Aplastada y esmerilada
-
Condición de los extremos del muelle
F1
N
Fuerza del muelle precomprimido
L1
mm
Longitud del muelle precomprimido
s1
mm
Sección del muelle precomprimido
F2
N
Fuerza del muelle comprimido
L2
mm
Longitud del muelle comprimido
s2
mm
Sección del muelle comprimido
d
8
mm
Diámetro del hilo
Di
mm
Diámetro interior de la espira
D
80
mm
Diámetro medio de la espira
De
88
mm
Diámetro exterior de la espira
Dd
70
mm
Diámetro máximo árbol
Dh
90,8
mm
Diámetro mínimo del casquillo
L0
125
mm
Longitud del muelle no comprimido
Lk
mm
Longitud de la deformación
Fn
1723,143
N
Fuerza máxima con carga estática
Ln
51
mm
Longitud permitida con carga estática
sn
74
mm
Recorrido máximo del muelle con carga estática
Fndyn
1641,643
N
Fuerza máxima con carga dinámica
Lndyn
54,5
mm
Longitud permitida con carga dinámica
shdyn
27,44
mm
Recorrido máximo del muelle con carga dinámica
S
33,429
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
3,5
Unidades
Número de espiras elásticas
nt
Unidades
Número total de espiras
R
23,286
N/mm
Índice de rigidez
Gew
549,2282
g
Peso del artículo
Fntol
93,8
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
92,6
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
1,2
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
2,92
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
AM
-
Grupo de precios para este artículo
F1tol
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
N
(+/-) Tolerancia fuerza del muelle comprimido
