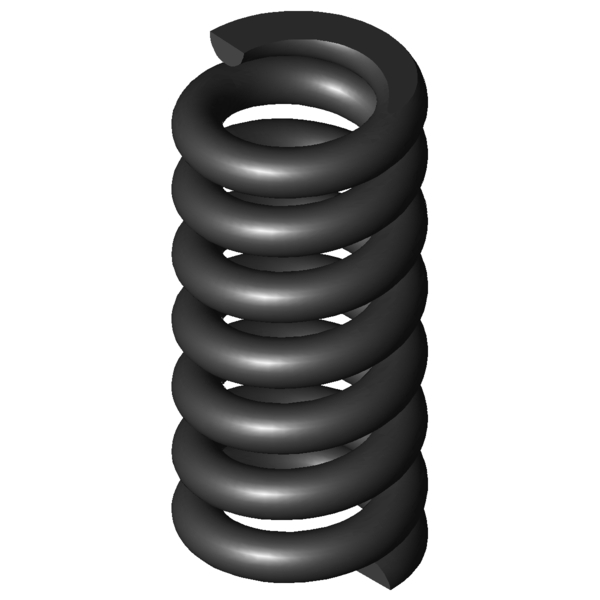

SímboloValorUnidadDescripción
Tipo de material
EN 10270-1
-
Tipo de material
Condición de los extremos del muelle
Aplastada y esmerilada
-
Condición de los extremos del muelle
F1
N
Fuerza del muelle precomprimido
L1
mm
Longitud del muelle precomprimido
s1
mm
Sección del muelle precomprimido
F2
N
Fuerza del muelle comprimido
L2
mm
Longitud del muelle comprimido
s2
mm
Sección del muelle comprimido
d
1,1
mm
Diámetro del hilo
Di
mm
Diámetro interior de la espira
D
4,4
mm
Diámetro medio de la espira
De
5,5
mm
Diámetro exterior de la espira
Dd
2,8
mm
Diámetro máximo árbol
Dh
6
mm
Diámetro mínimo del casquillo
L0
11,9
mm
Longitud del muelle no comprimido
Lk
mm
Longitud de la deformación
Fn
92,318
N
Fuerza máxima con carga estática
Ln
9
mm
Longitud permitida con carga estática
sn
2,9
mm
Recorrido máximo del muelle con carga estática
Fndyn
80,227
N
Fuerza máxima con carga dinámica
Lndyn
9,38
mm
Longitud permitida con carga dinámica
shdyn
1,21
mm
Recorrido máximo del muelle con carga dinámica
S
1,964
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
5,5
Unidades
Número de espiras elásticas
nt
Unidades
Número total de espiras
R
31,836
N/mm
Índice de rigidez
Gew
0,7788
g
Peso del artículo
Fntol
11,68
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
11,5
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
0,25
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
0,32
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
D
-
Grupo de precios para este artículo
F1tol
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
N
(+/-) Tolerancia fuerza del muelle comprimido
