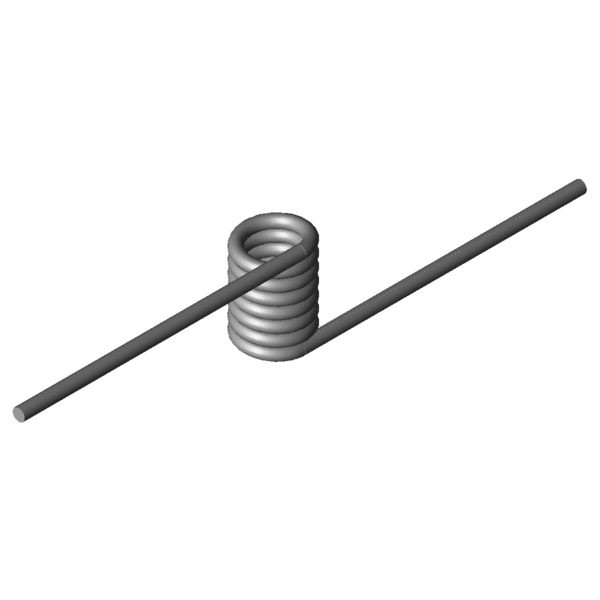

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-3-1.4310
-
Druh materiálu
Směr vinutí
Doleva
-
Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu
0
Stupně
Poloha prodlouženého konce v nezatíženém stavu
alpha1
Stupně
Úhel otáčení předepjaté pružiny
F1
N
Síla předepjaté pružiny
M1
Nmm
Točivý moment předepjaté pružiny
alpha2
Stupně
Úhel otáčení napnuté pružiny
F2
N
Síla napnuté pružiny
M2
Nmm
Točivý moment napnuté pružiny
alphah
Stupně
Pracovní úhel otáčení
d
3,6
mm
Prumer drátu
Di
12,4
mm
Vnitřní průměr vinutí
Dd
mm
Průměr trnu
LsH
mm
Délka prodlouženého konce – rameno páky
LsR
mm
Délka prodlouženého konce – nečinné rameno
Lk0
28,8
mm
Délka tělesa pružiny
Ls
85
mm
Délky prodlouženého konce
RH
mm
Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol
1623,16
Nmm
(+/-) Tolerance maximum torque
Mn
3909,65
Nmm
Největší točivý moment pružiny
alphan
51,8
Stupně
Největší úhel otáčení pružiny
nt
7
Kus
Počet vinutí
Ddmax
11,1
mm
Největší možný průměr trnu
Ddmin
9,9
mm
Menor diâmetro de mandril possível
Ditol
0,32
mm
(+/-) tolerance of inner coil diameter
Gew
41,8751
g
Hmotnost výrobku
PG
M
-
Cenová skupina pro tento výrobek
