Detailní stránka Zkrutné pružiny: T-19108R | Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Cenová stupnice (Cenová skupina: K)

MnožstvíJedn. cena [EUR]

1 5,2700 EUR

2 3,7200 EUR

3 3,5400 EUR

7 2,5100 EUR

17 1,2200 EUR

37 0,9000 EUR

75 0,7300 EUR

125 0,5070 EUR

175 0,4444 EUR

250 0,4132 EUR

350 0,3853 EUR

450 0,3536 EUR

Množství:

Stažení datového listu

Stáhnout charakteristickou křivku kovové pružiny

CAD data

Výpočet dráhy a síly

Technické údaje

ZnačkaHodnotaJednotkaPopis

Druh materiálu 1.4310 - Druh materiálu

Směr vinutí Doprava - Směr vinutí – doleva nebo doprava

Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu

alpha1 Stupně Úhel otáčení předepjaté pružiny

F1 N Síla předepjaté pružiny

M1 Nmm Točivý moment předepjaté pružiny

alpha2 Stupně Úhel otáčení napnuté pružiny

F2 N Síla napnuté pružiny

M2 Nmm Točivý moment napnuté pružiny

alphah Stupně Pracovní úhel otáčení

d 2 mm Prumer drátu

Di 11 mm Vnitřní průměr vinutí

Dd mm Průměr trnu

LsH mm Délka prodlouženého konce – rameno páky

LsR mm Délka prodlouženého konce – nečinné rameno

Lk0 10 mm Délka tělesa pružiny

Ls 65 mm Délky prodlouženého konce

RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky

Mntol 263,22 Nmm (+/-) Tolerance maximum torque

Mn 798,72 Nmm Největší točivý moment pružiny

alphan 51,55 Stupně Největší úhel otáčení pružiny

nt 4 Kus Počet vinutí

Ddmax 9,9 mm Největší možný průměr trnu

Ddmin 8,8 mm Menor diâmetro de mandril possível

Ditol 0,29 mm (+/-) tolerance of inner coil diameter

Gew 7,2659 g Hmotnost výrobku

PG K - Cenová skupina pro tento výrobek

		Katalogy pro standardní kovové pružiny			Katalogy pro jiné kovové pružiny
		Přehled katalogů Tlačné pružiny Tažné pružiny Torzní pružiny Prameny tlačné pružiny Prodloužení pramenů pružiny			Vrtné kroužky (pojistné kroužky) Dvojité zkrutné pružiny Dvojité pružinové zástrcky Jednoduché pružinové zástrcky Sortiment pružin Spirály na ochranu kabelu/hadic 1400 Spirály na ochranu kabelu/hadic 1410 Spirály na ochranu kabelu/hadic 1420			Spirály na ochranu kabelu/hadic 1430 Spirály na ochranu kabelu/hadic 1440 Zajištovací svorky Pružiny tažného lanka Ocelové dráty v prstenci Ocelové dráty v prutech Hřídelové kroužky Cervovité pružiny

		Poptávka po standardních kovových pružinách			Poptávka na jiné kovové pružiny
		Přehled dotazů Tlačné pružiny Tažné pružiny Torzní pružiny Prameny tlačné pružiny Prodloužení pramenů pružiny			Vrtné kroužky (pojistné kroužky) Dvojité zkrutné pružiny Ocelové dráty v prstenci Ocelové dráty v prutech Jednoduché pružinové zástrcky Dvojité pružinové zástrcky Spirály na ochranu kabelu/hadic 1400 Spirály na ochranu kabelu/hadic 1410 Spirály na ochranu kabelu/hadic 1420 Spirály na ochranu kabelu/hadic 1430 Spirály na ochranu kabelu/hadic 1440			Pružiny tažného lanka Zajištovací svorky Hřídelové kroužky Cervovité pružiny Tlačné pružiny kuželové Prodlužovací pružiny kuželové Speciální pružiny Ohnuté části drátu Kontaktní pružiny Tvarové pružiny Kovové pružiny libovolné

		Informace o kovových pružinách			Typy informačních pružin
		Informace o tažných pružinách \| Produkty Lisované a ohýbané díly na míru \| Děrované a ohnuté části Co znamená tuhost pružiny? \| Znalost Prodej pásů a plechů z pružinové oceli \| Materiál Pružinový kolík a další zajišťovací prvky \| Produkty Vypočítejte konstantu pružiny \| Znalost Designové pružinové tělo \| Znalost Tvarované pružiny a ploché pružiny \| Listové pružiny Kónické tlačné pružiny \| Produkty Nabídka napínacích pružin v metráži \| Molle di trazione senza fine lisované pružiny, lisované a ohýbané díly a laserové díly podle požadavků zákazníka \| Listové pružiny Druhy zatížení tlačných pružin \| Prumysl Diagram napětí-deformace pro pružinovou ocel \| Listové pružiny Vypočítejte vinuté pružiny \| Pásové pružiny Výkresové díly na míru \| Děrované a ohnuté části Hookeův zákon \| Prumysl Vypočítejte sílu pružiny \| Molle di compressione senza fine Tlačné pružiny podle DIN 2098 \| Vendita Použití Třídy pružinové oceli a povrchové úpravy \| Materiál Vypočítejte smykové napětí \| Prumysl Výpočet listové pružiny \| Pásové pružiny Výběr bezpečnostních prvků \| Vendita Pružinové systémy pro speciální úkoly \| Comunicato stampa Technologie lisování a tváření \| Děrované a ohnuté části Nabídka plochých pružin \| Ploché pružiny Povrchové úpravy ocelových pružin \| Materiale Návrh kovových pružin – Část 1 „Základy“ \| Comunicato stampa Pozitivní spojení se silou pružiny \| Jarní klipy Nabídka pružinových svorek \| Jarní klipy Tlačné pružiny v prostoru \| Comunicato stampa			Tlacne pruziny Tazne pruziny Torzni pruziny Dratene pruziny Specialni pruziny Tvarované pružiny Ploché pružiny

		Servis a informace			Dodavatelský program			Katalog
		Technické poradenství Dimenzování pružin ve společnosti Cena poptávku Výpočet kovové pružiny podle DIN 13906 Vytváření CAD dat Springs fórum Filmy a videa Univerzitní služby Informace o kovové pružině - blog.federnshop.com			Katalog pružiny Speciální pružiny Materiál pružiny Informace o povrchových úpravách Pružiny balené pro pohotovou montáž			Požadavek na jaře zboží Federnshop.com E-Procurement (elektronický nákup)

Detailní stránka Zkrutné pružiny: T-19108R | Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Cenová stupnice (Cenová skupina: K)

Technické údaje

Země původu: DE | Číslo celního sazebníku: 73202089

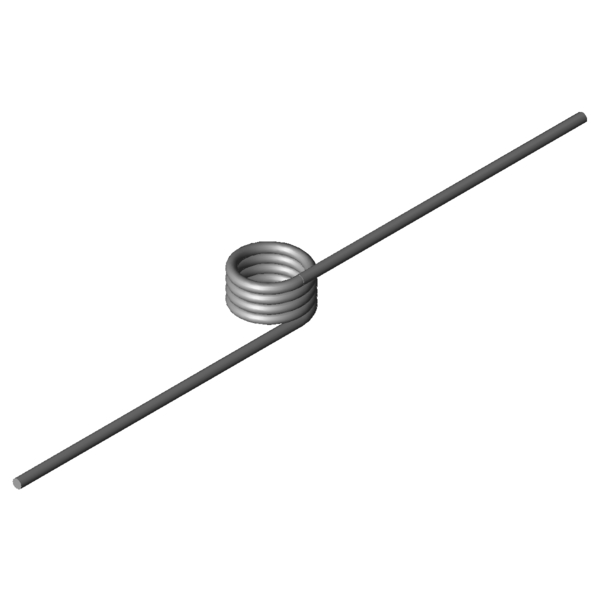

Obrázek produktu - Zkrutné pružiny T-19108R
