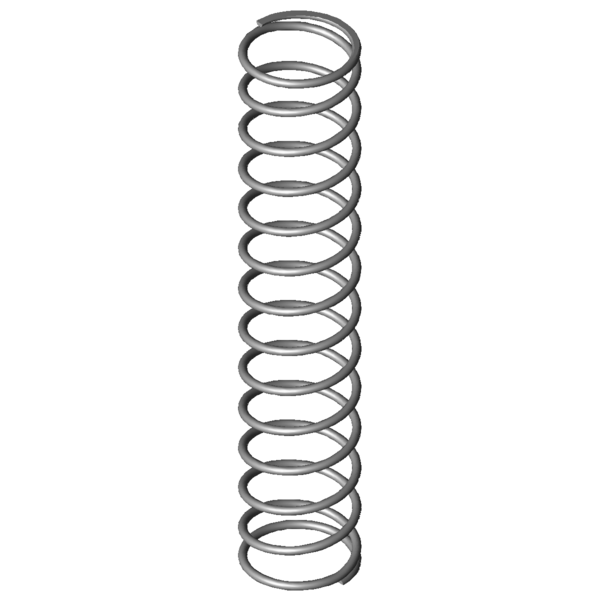

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-3-1.4310
-
Druh materiálu
Stav konců pružiny
Dosedající a broušené vinutí
-
Stav konců pružiny
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepjaté pružiny
s1
mm
Dráha předepjaté pružiny
F2
N
Síla napnuté pružiny
L2
mm
Délka napnuté pružiny
s2
mm
Dráha napnuté pružiny
d
10
mm
Prumer drátu
Di
mm
Vnitřní průměr vinutí
D
125
mm
Střední průměr vinutí
De
135
mm
Vnější průměr vinutí
Dd
112
mm
Největší průměr trnu
Dh
140
mm
Nejmenší průměr dutinky
L0
690
mm
Délka nenapnuté pružiny
Lk
321,55
mm
Vzpěrná délka
Fn
1803,48
N
Maximální síla při statickém zatížení
Ln
186,8
mm
Nejmenší délka při statickém zatížení
sn
503,2
mm
Největší dráha pružiny při statickém zatížení
Fndyn
1728,563
N
Maximální síla při dynamickém zatížení
Lndyn
207,7
mm
Nejmenší délka při dynamickém zatížení
shdyn
65,35
mm
Největší dráha pružiny při dynamickém zatížení
S
54,4
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
12,5
Kus
Počet pružících vinutí
nt
Kus
Celkový počet vinutí
R
3,584
N/mm
Tuhost pružiny
Gew
3535,0716
g
Hmotnost výrobku
Fntol
98,1
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
96,8
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
1,9
mm
(+/-) Tolerance průměru vinutí
L0tol
15,98
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
BG
-
Cenová skupina pro tento výrobek
F1tol
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
N
(+/-) Tolerance síly napnuté pružiny
