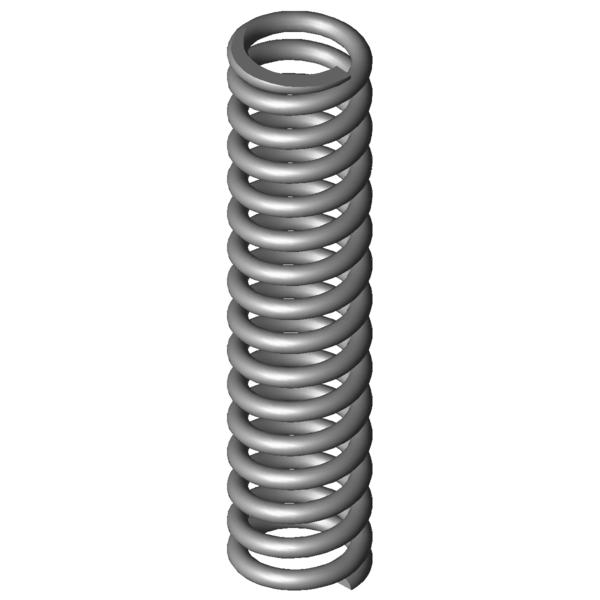

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-3-1.4310
-
Druh materiálu
Stav konců pružiny
Dosedající a broušené vinutí
-
Stav konců pružiny
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepjaté pružiny
s1
mm
Dráha předepjaté pružiny
F2
N
Síla napnuté pružiny
L2
mm
Délka napnuté pružiny
s2
mm
Dráha napnuté pružiny
d
5
mm
Prumer drátu
Di
mm
Vnitřní průměr vinutí
D
29
mm
Střední průměr vinutí
De
34
mm
Vnější průměr vinutí
Dd
23,1
mm
Největší průměr trnu
Dh
35,2
mm
Nejmenší průměr dutinky
L0
147
mm
Délka nenapnuté pružiny
Lk
mm
Vzpěrná délka
Fn
904,413
N
Maximální síla při statickém zatížení
Ln
90,53
mm
Nejmenší délka při statickém zatížení
sn
56,47
mm
Největší dráha pružiny při statickém zatížení
Fndyn
820,042
N
Maximální síla při dynamickém zatížení
Lndyn
95,8
mm
Nejmenší délka při dynamickém zatížení
shdyn
16,6
mm
Největší dráha pružiny při dynamickém zatížení
S
10,143
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
14
Kus
Počet pružících vinutí
nt
Kus
Celkový počet vinutí
R
16,016
N/mm
Tuhost pružiny
Gew
226,2446
g
Hmotnost výrobku
Fntol
67,9
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
66,4
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
0,4
mm
(+/-) Tolerance průměru vinutí
L0tol
2,76
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
AG
-
Cenová skupina pro tento výrobek
F1tol
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
N
(+/-) Tolerance síly napnuté pružiny
