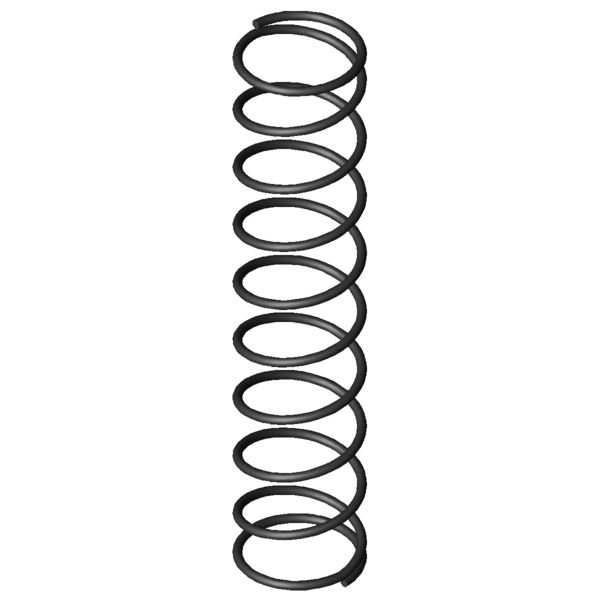

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-1
-
Druh materiálu
Stav konců pružiny
Dosedající vinutí
-
Stav konců pružiny
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepjaté pružiny
s1
mm
Dráha předepjaté pružiny
F2
N
Síla napnuté pružiny
L2
mm
Délka napnuté pružiny
s2
mm
Dráha napnuté pružiny
d
0,25
mm
Prumer drátu
Di
mm
Vnitřní průměr vinutí
D
3,2
mm
Střední průměr vinutí
De
3,45
mm
Vnější průměr vinutí
Dd
2,5
mm
Největší průměr trnu
Dh
4
mm
Nejmenší průměr dutinky
L0
16,2
mm
Délka nenapnuté pružiny
Lk
mm
Vzpěrná délka
Fn
1,781
N
Maximální síla při statickém zatížení
Ln
3,73
mm
Nejmenší délka při statickém zatížení
sn
12,47
mm
Největší dráha pružiny při statickém zatížení
Fndyn
1,729
N
Maximální síla při dynamickém zatížení
Lndyn
4,1
mm
Nejmenší délka při dynamickém zatížení
shdyn
3,83
mm
Největší dráha pružiny při dynamickém zatížení
S
1,832
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
8,5
Kus
Počet pružících vinutí
nt
Kus
Celkový počet vinutí
R
0,143
N/mm
Tuhost pružiny
Gew
0,041
g
Hmotnost výrobku
Fntol
0,16
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
0,16
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
0,2
mm
(+/-) Tolerance průměru vinutí
L0tol
0,93
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
A
-
Cenová skupina pro tento výrobek
F1tol
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
N
(+/-) Tolerance síly napnuté pružiny
