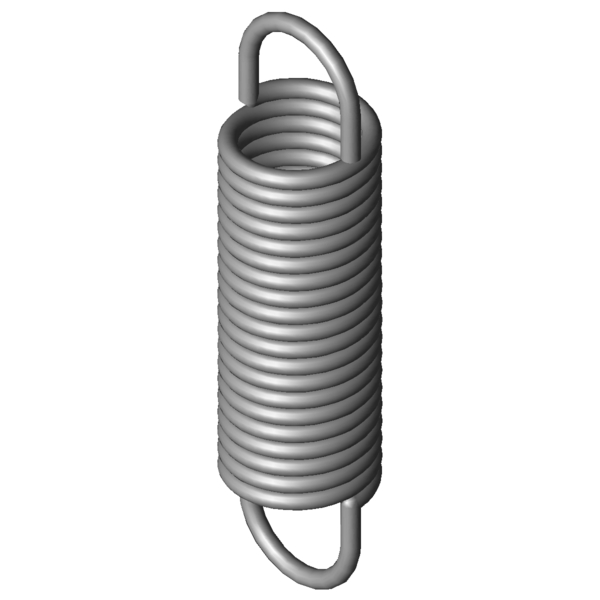

ZnačkaHodnotaJednotkaPopis
Materiálu
EN 10270-3-1.4310
-
Druh materiálu
Oefo
1/1 deutsche
-
Tvar oka
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1
mm
Dráha předepjaté pružiny
F2
N
Síla zatížené pružiny
L2
mm
Délka zatížené pružiny (mezi vnitřními hranami ok)
s2
mm
Dráha zatížené pružiny
Poloha oka
180
°
Poloha oka (úhel zkroucení mezi oběma oky)
d
3
mm
Prumer drátu
D
mm
Střední průměr vinutí
De
24
mm
Vnější průměr vinutí
Dh
28,9
mm
Nejmenší průměr dutinky
L0
94
mm
Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk
64,5
mm
Délka nezatíženého tělesa pružiny s předepnutím
Ln
mm
Největší délka při statickém zatížení
sn
71,2
mm
Největší dráha pružiny při statickém zatížení
Fn
287,9
N
Maximální síla při statickém zatížení
n
Stück
Anzahl der federnden Windungen
nt
Kus
Počet vinutí
Lh
14,75
mm
Vzdálenost vnitřní hrany oka od tělesa pružiny
R
3,733
N/mm
Tuhost pružiny
F0
22
N
Vnitřní předpínací síla
Fntol
19,7
N
(+/-) Tolerance při statické maximální síle
L0tol
1,5
mm
(+/-) Tolerance nenapnuté délky
Detol
0,35
mm
(+/-) Tolerance vnějšího průměru vinutí
Oesttol
25
Stupně
Tolerance polohy oka
Gew
82,0446
g
Hmotnost výrobku
PG
###ZP
-
Cenová skupina pro tento výrobek
