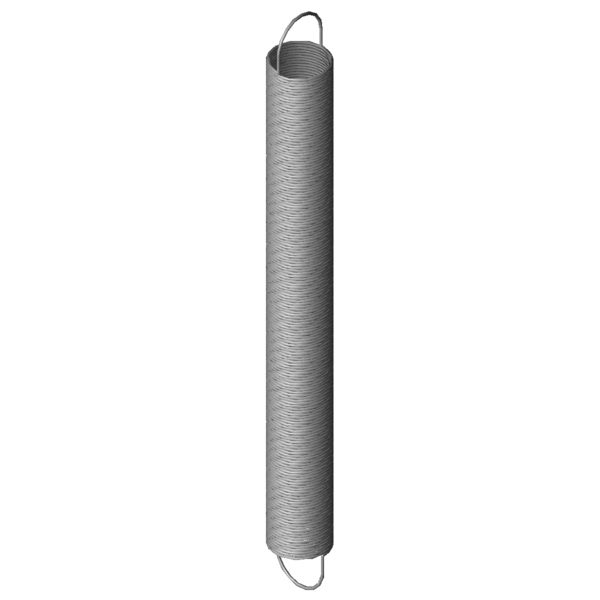

ZnačkaHodnotaJednotkaPopis
Materiálu
EN 10270-3-1.4310
-
Druh materiálu
Oefo
1/1 deutsche
-
Tvar oka
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1
mm
Dráha předepjaté pružiny
F2
N
Síla zatížené pružiny
L2
mm
Délka zatížené pružiny (mezi vnitřními hranami ok)
s2
mm
Dráha zatížené pružiny
Poloha oka
270
°
Poloha oka (úhel zkroucení mezi oběma oky)
d
0,25
mm
Prumer drátu
D
mm
Střední průměr vinutí
De
5
mm
Vnější průměr vinutí
Dh
5,7
mm
Nejmenší průměr dutinky
L0
51,2
mm
Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk
43,94
mm
Délka nezatíženého tělesa pružiny s předepnutím
Ln
mm
Největší délka při statickém zatížení
sn
580,3
mm
Největší dráha pružiny při statickém zatížení
Fn
1,08
N
Maximální síla při statickém zatížení
n
Stück
Anzahl der federnden Windungen
nt
Kus
Počet vinutí
Lh
3,63
mm
Vzdálenost vnitřní hrany oka od tělesa pružiny
R
0,002
N/mm
Tuhost pružiny
F0
0,021
N
Vnitřní předpínací síla
Fntol
0,1
N
(+/-) Tolerance při statické maximální síle
L0tol
1,3
mm
(+/-) Tolerance nenapnuté délky
Detol
0,3
mm
(+/-) Tolerance vnějšího průměru vinutí
Oesttol
144
Stupně
Tolerance polohy oka
Gew
1,0224
g
Hmotnost výrobku
PG
ZH
-
Cenová skupina pro tento výrobek
