Detailní stránka Dvojité zkrutné pružiny: DSF-550
Cenová stupnice (Cenová skupina: AS)
MnožstvíJedn. cena [EUR]
1
16,7200 EUR
2
13,3200 EUR
3
9,4800 EUR
7
7,5900 EUR
17
6,1000 EUR
37
5,2200 EUR
75
5,1800 EUR
125
5,1918 EUR
175
5,0944 EUR
250
5,0434 EUR
350
4,8174 EUR
Technické údaje
ZnačkaHodnotaJednotkaPopis
Materiálu
EN 10270-3-1.4310
-
Druh materiálu
Dd
20
mm
Největší průměr trnu
d
3,6
mm
Prumer drátu
Di
20,6
mm
Vnitřní průměr vinutí
n
4
Počet kusů
Počet vinutí na každé straně
Ls
45
mm
Délka prodlouženého konce
L1
66
mm
Šířka pružiny
L2
30
mm
Šířka můstku
L3
28
mm
Střed vinutí můstku
αn
48
Stupně
Největší úhel otáčení
Mn
8354
Nmm
Největší točivý moment
αs
Stupně
Úhel mezi můstkem a prodlouženým koncem
PG
AS
-
Cenová skupina pro tento výrobek
Země původu: DE | Číslo celního sazebníku: 73202089

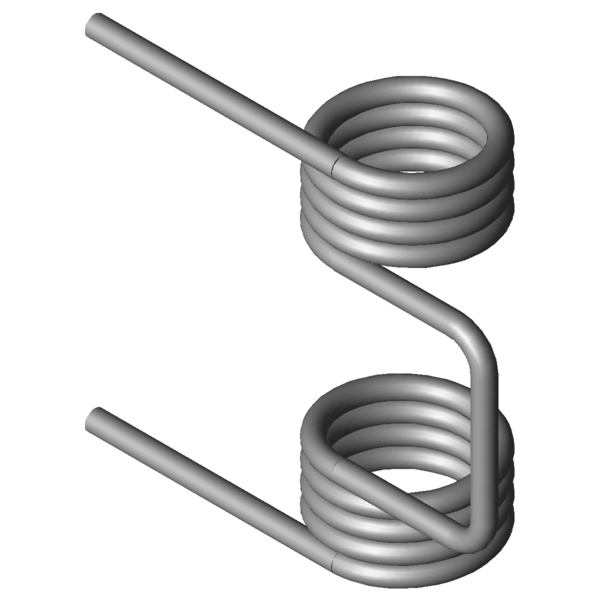

Obrázek produktu - Dvojité zkrutné pružiny DSF-550
