Detailní stránka Dvojité zkrutné pružiny: DSF-515
Cenová stupnice (Cenová skupina: AR)
MnožstvíJedn. cena [EUR]
1
16,3800 EUR
2
13,0500 EUR
3
9,0700 EUR
7
7,2200 EUR
17
5,7200 EUR
37
4,9500 EUR
75
4,9100 EUR
125
4,9440 EUR
175
4,8928 EUR
250
4,7033 EUR
350
4,5611 EUR
Technické údaje
ZnačkaHodnotaJednotkaPopis
Materiálu
EN 10270-3-1.4310
-
Druh materiálu
Dd
18,2
mm
Největší průměr trnu
d
3,2
mm
Prumer drátu
Di
18,8
mm
Vnitřní průměr vinutí
n
6,25
Počet kusů
Počet vinutí na každé straně
Ls
45
mm
Délka prodlouženého konce
L1
74
mm
Šířka pružiny
L2
28
mm
Šířka můstku
L3
28
mm
Střed vinutí můstku
αn
78
Stupně
Největší úhel otáčení
Mn
5964
Nmm
Největší točivý moment
αs
90
Stupně
Úhel mezi můstkem a prodlouženým koncem
PG
AR
-
Cenová skupina pro tento výrobek
Země původu: DE | Číslo celního sazebníku: 73202089

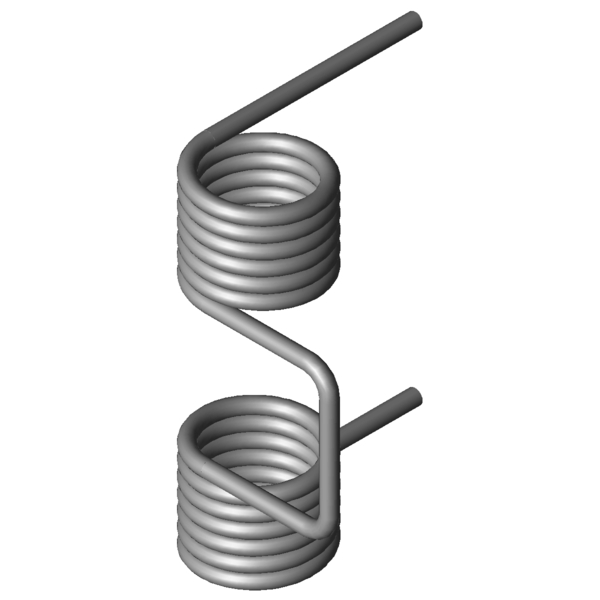

Obrázek produktu - Dvojité zkrutné pružiny DSF-515
