Detailní stránka Dvojité zkrutné pružiny: DSF-215
Cenová stupnice (Cenová skupina: AJ)
MnožstvíJedn. cena [EUR]
1
14,1400 EUR
2
11,2600 EUR
3
6,8900 EUR
7
4,8200 EUR
17
3,2500 EUR
37
2,7900 EUR
75
2,7600 EUR
125
2,7229 EUR
175
2,7020 EUR
250
2,6755 EUR
350
2,6149 EUR
Technické údaje
ZnačkaHodnotaJednotkaPopis
Materiálu
EN 10270-3-1.4310
-
Druh materiálu
Dd
5,5
mm
Největší průměr trnu
d
0,8
mm
Prumer drátu
Di
5,8
mm
Vnitřní průměr vinutí
n
6,25
Počet kusů
Počet vinutí na každé straně
Ls
20
mm
Délka prodlouženého konce
L1
20,6
mm
Šířka pružiny
L2
9
mm
Šířka můstku
L3
16
mm
Střed vinutí můstku
αn
125
Stupně
Největší úhel otáčení
Mn
120
Nmm
Největší točivý moment
αs
90
Stupně
Úhel mezi můstkem a prodlouženým koncem
PG
AJ
-
Cenová skupina pro tento výrobek
Země původu: DE | Číslo celního sazebníku: 73202089

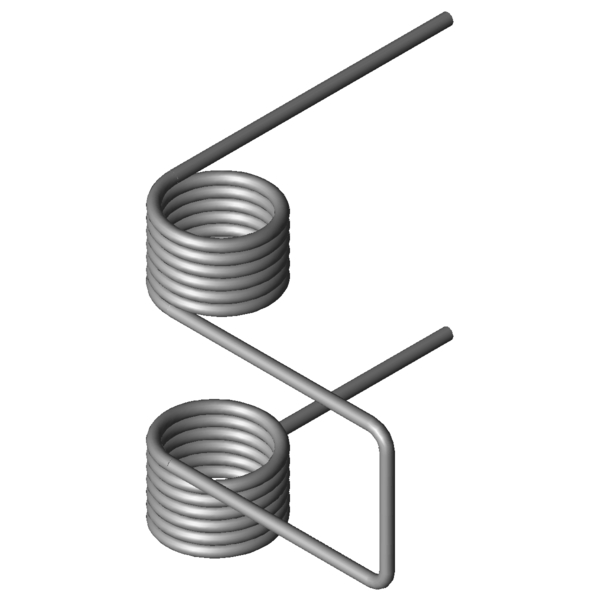

Obrázek produktu - Dvojité zkrutné pružiny DSF-215
QR-Code - Dvojité zkrutné pružiny DSF-215
