Página de detalhes Molas de tracção: Z-245X | Aço mola Ø 5 x 50 x 378 mm / 270°

Descontos por quantidade (Preço grupo: BC)

QuantidadePreço individual [EUR]
1 32,5200 EUR
2 25,9100 EUR
3 24,1100 EUR
7 22,2200 EUR
17 20,7400 EUR
37 19,3000 EUR
75 18,6900 EUR
125 18,6018 EUR
175 18,4546 EUR
250 17,9059 EUR
350 17,0565 EUR

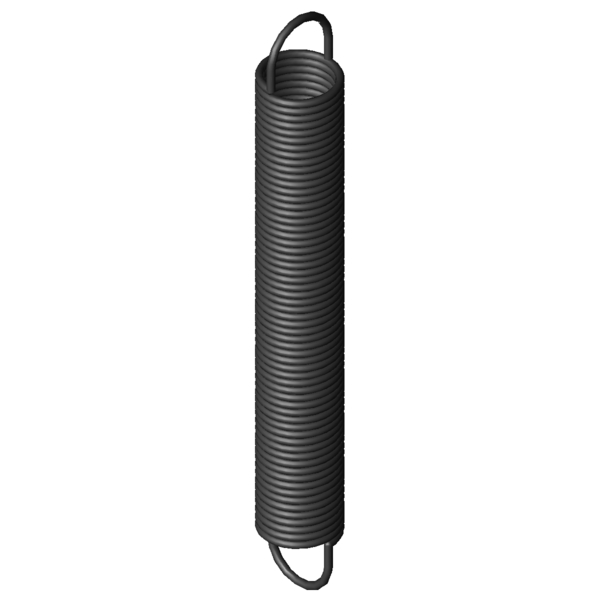

Imagem CAD Molas de tracção Z-245X

Dados Técnicos

SímbolosValorUnidadeDescrição
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 270 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 5 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 50 mm Diâmetro externo de enrolamento
Dh 58,3 mm Diâmetro mais pequeno de manga
L0 378 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 313,75 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln mm Maior comprimento com carga estática
sn 584,08 mm Maior deslocamento da mola com carga estática
Fn 707,9 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 32,12 mm Distância entre bordo interno do olhal e corpo de mola
R 1,132 N/mm Flecha da mola
F0 47 N Força de pré-tensionamento interna
Fntol 32,27 N (+/-) tolerância para força máxima estática
L0tol 4 mm (+/-) tolerância para comprimento não tensionado
Detol 0,8 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 48 Graus Tolerância da posição dos olhais
Gew 1393,749 g Peso do artigo
PG BC - Grupo de preços para este artigo

País de origem: DE | Número de tarifa alfandegária: 73202085
