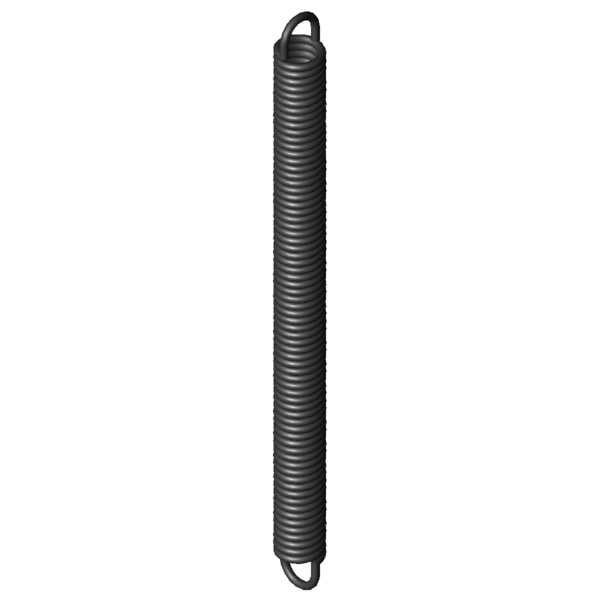

SímbolosValorUnidadeDescrição
Material
EN 10270-1
-
Tipo de material
Oefo
1/1 deutsche
-
Forma do olhal
F1
N
Força da mola pré-tensionada
L1
mm
Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1
mm
Deslocamento da mola pré-tensionada
F2
N
Força da mola sob carga
L2
mm
Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2
mm
Deslocamento da mola sob carga
Posição do olhal
270
°
Posição do olhal (ângulo de torção entre os dois olhais)
d
4
mm
Diâmetro do arame
D
mm
Diâmetro médio de enrolamento
De
24
mm
Diâmetro externo de enrolamento
Dh
30,4
mm
Diâmetro mais pequeno de manga
L0
309
mm
Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk
283
mm
Comprimento do corpo de mola sem carga com pré-tensionamento
Ln
mm
Maior comprimento com carga estática
sn
149,1
mm
Maior deslocamento da mola com carga estática
Fn
765,7
N
Força máxima com carga estática
n
Stück
Anzahl der federnden Windungen
nt
Unidade
N.º de enrolamentos
Lh
13
mm
Distância entre bordo interno do olhal e corpo de mola
R
4,674
N/mm
Flecha da mola
F0
68,8
N
Força de pré-tensionamento interna
Fntol
52,56
N
(+/-) tolerância para força máxima estática
L0tol
3
mm
(+/-) tolerância para comprimento não tensionado
Detol
0,35
mm
(+/-) tolerância para diâmetro de enrolamento externo
Oesttol
45
Graus
Tolerância da posição dos olhais
Gew
446,3899
g
Peso do artigo
PG
AJ
-
Grupo de preços para este artigo
