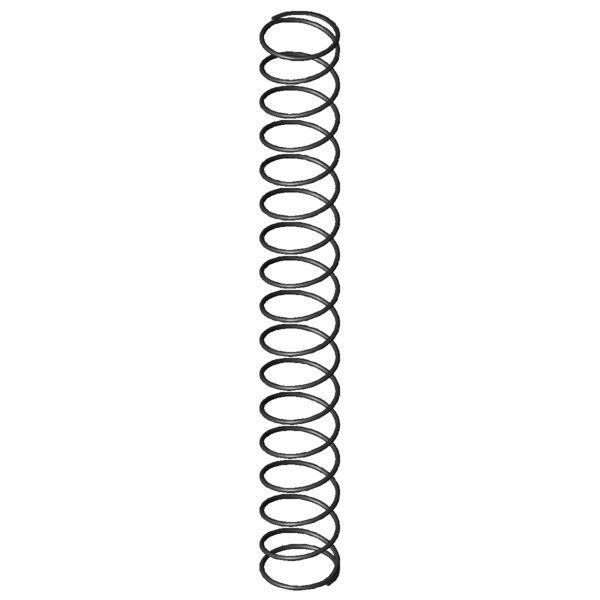

SímbolosValorUnidadeDescrição
Tipo de material
EN 10270-1
-
Tipo de material
Estado das extremidades das molas
Encostado e rectificado
-
Estado das extremidades das molas
F1
N
Força da mola pré-tensionada
L1
mm
Comprimento da mola pré-tensionada
s1
mm
Deslocamento da mola pré-tensionada
F2
N
Força da mola tensionada
L2
mm
Comprimento da mola tensionada
s2
mm
Deslocamento da mola tensionada
d
5
mm
Diâmetro do arame
Di
mm
Diâmetro interno de enrolamento
D
80
mm
Diâmetro médio de enrolamento
De
85
mm
Diâmetro externo de enrolamento
Dd
73,1
mm
Maior diâmetro do mandril
Dh
89,2
mm
Diâmetro mais pequeno de manga
L0
691
mm
Comprimento não tensionado da mola
Lk
577,71
mm
Comprimento de dobra
Fn
454,103
N
Força máxima com carga estática
Ln
125,01
mm
Comprimento mais pequeno com carga estática
sn
565,99
mm
Maior deslocamento da mola com carga estática
Fndyn
439,06
N
Força máxima com carga dinâmica
Lndyn
143,76
mm
Comprimento mais pequeno com carga dinâmica
shdyn
237,72
mm
Maior deslocamento da mola com carga dinâmica
S
44,258
mm
Passo da mola (centro de enrolamento até centro de enrolamento)
n
15,5
Unidade
N.º de enrolamentos de efeito de mola
nt
Unidade
N.º total de enrolamentos
R
0,802
N/mm
Flecha da mola
Gew
682,6345
g
Peso do artigo
Fntol
25,58
N
(+/-) tolerância para força máxima estática
Fndtol
25,36
N
(+/-) tolerância para força máxima dinâmica
Detol
1,4
mm
(+/-) tolerância para diâmetro de enrolamento
L0tol
23,39
mm
(+/-) tolerância para comprimento não tensionado da mola
PG
AS
-
Grupo de preços para este artigo
F1tol
N
(+/-) tolerância força da mola pré-tensionada
F2tol
N
(+/-) tolerância força da mola tensionada
