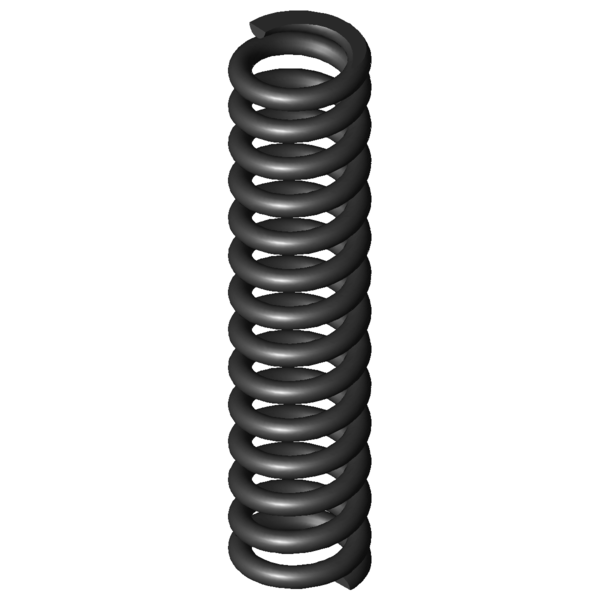

SímbolosValorUnidadeDescrição
Tipo de material
EN 10270-1
-
Tipo de material
Estado das extremidades das molas
Encostado e rectificado
-
Estado das extremidades das molas
F1
N
Força da mola pré-tensionada
L1
mm
Comprimento da mola pré-tensionada
s1
mm
Deslocamento da mola pré-tensionada
F2
N
Força da mola tensionada
L2
mm
Comprimento da mola tensionada
s2
mm
Deslocamento da mola tensionada
d
3,2
mm
Diâmetro do arame
Di
mm
Diâmetro interno de enrolamento
D
16
mm
Diâmetro médio de enrolamento
De
19,2
mm
Diâmetro externo de enrolamento
Dd
12,1
mm
Maior diâmetro do mandril
Dh
20,1
mm
Diâmetro mais pequeno de manga
L0
83,5
mm
Comprimento não tensionado da mola
Lk
24,99
mm
Comprimento de dobra
Fn
659,302
N
Força máxima com carga estática
Ln
51,9
mm
Comprimento mais pequeno com carga estática
sn
31,6
mm
Maior deslocamento da mola com carga estática
Fndyn
563,328
N
Força máxima com carga dinâmica
Lndyn
56,5
mm
Comprimento mais pequeno com carga dinâmica
shdyn
10,16
mm
Maior deslocamento da mola com carga dinâmica
S
6,424
mm
Passo da mola (centro de enrolamento até centro de enrolamento)
n
12,5
Unidade
N.º de enrolamentos de efeito de mola
nt
Unidade
N.º total de enrolamentos
R
20,864
N/mm
Flecha da mola
Gew
46,3349
g
Peso do artigo
Fntol
43,31
N
(+/-) tolerância para força máxima estática
Fndtol
42,45
N
(+/-) tolerância para força máxima dinâmica
Detol
0,3
mm
(+/-) tolerância para diâmetro de enrolamento
L0tol
1,6
mm
(+/-) tolerância para comprimento não tensionado da mola
PG
M
-
Grupo de preços para este artigo
F1tol
N
(+/-) tolerância força da mola pré-tensionada
F2tol
N
(+/-) tolerância força da mola tensionada
