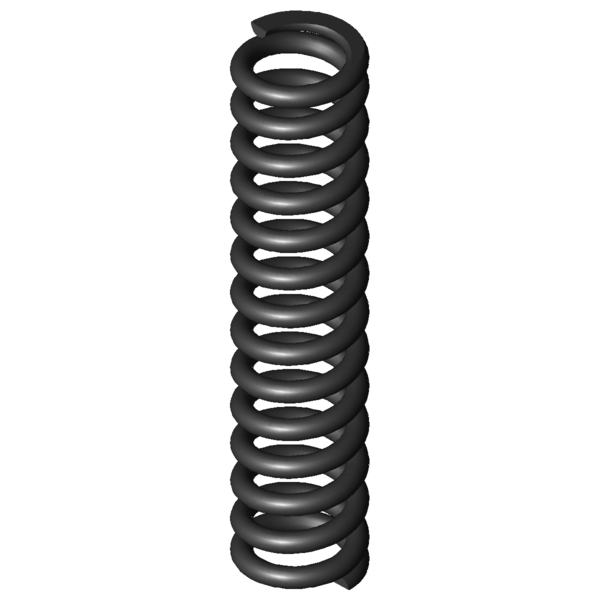

SímbolosValorUnidadeDescrição
Tipo de material
EN 10270-1
-
Tipo de material
Estado das extremidades das molas
Encostado e rectificado
-
Estado das extremidades das molas
F1
N
Força da mola pré-tensionada
L1
mm
Comprimento da mola pré-tensionada
s1
mm
Deslocamento da mola pré-tensionada
F2
N
Força da mola tensionada
L2
mm
Comprimento da mola tensionada
s2
mm
Deslocamento da mola tensionada
d
2,5
mm
Diâmetro do arame
Di
mm
Diâmetro interno de enrolamento
D
12,5
mm
Diâmetro médio de enrolamento
De
15
mm
Diâmetro externo de enrolamento
Dd
9,4
mm
Maior diâmetro do mandril
Dh
15,7
mm
Diâmetro mais pequeno de manga
L0
67,5
mm
Comprimento não tensionado da mola
Lk
28,22
mm
Comprimento de dobra
Fn
439,336
N
Força máxima com carga estática
Ln
40,55
mm
Comprimento mais pequeno com carga estática
sn
26,95
mm
Maior deslocamento da mola com carga estática
Fndyn
353,71
N
Força máxima com carga dinâmica
Lndyn
45,8
mm
Comprimento mais pequeno com carga dinâmica
shdyn
8,07
mm
Maior deslocamento da mola com carga dinâmica
S
5,2
mm
Passo da mola (centro de enrolamento até centro de enrolamento)
n
12,5
Unidade
N.º de enrolamentos de efeito de mola
nt
Unidade
N.º total de enrolamentos
R
16,3
N/mm
Flecha da mola
Gew
22,0942
g
Peso do artigo
Fntol
28,55
N
(+/-) tolerância para força máxima estática
Fndtol
28,03
N
(+/-) tolerância para força máxima dinâmica
Detol
0,3
mm
(+/-) tolerância para diâmetro de enrolamento
L0tol
1,35
mm
(+/-) tolerância para comprimento não tensionado da mola
PG
H
-
Grupo de preços para este artigo
F1tol
N
(+/-) tolerância força da mola pré-tensionada
F2tol
N
(+/-) tolerância força da mola tensionada
