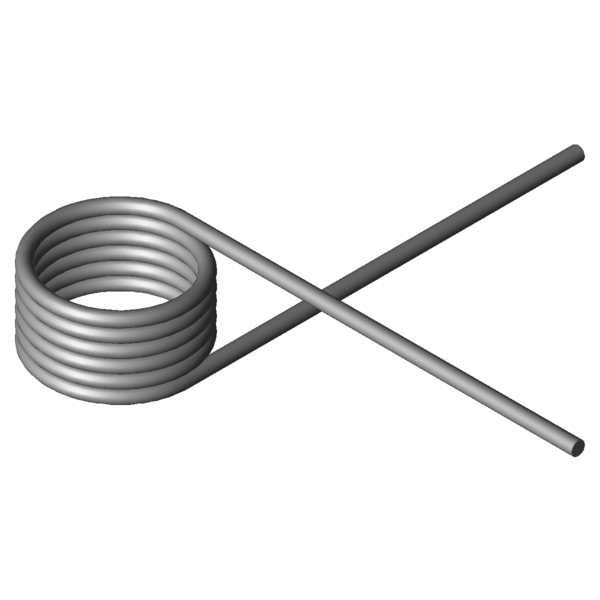

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-3-1.4310
-
Druh materiálu
Směr vinutí
Doleva
-
Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu
270
Stupně
Poloha prodlouženého konce v nezatíženém stavu
alpha1
Stupně
Úhel otáčení předepjaté pružiny
F1
N
Síla předepjaté pružiny
M1
Nmm
Točivý moment předepjaté pružiny
alpha2
Stupně
Úhel otáčení napnuté pružiny
F2
N
Síla napnuté pružiny
M2
Nmm
Točivý moment napnuté pružiny
alphah
Stupně
Pracovní úhel otáčení
d
5
mm
Prumer drátu
Di
44
mm
Vnitřní průměr vinutí
Dd
mm
Průměr trnu
LsH
mm
Délka prodlouženého konce – rameno páky
LsR
mm
Délka prodlouženého konce – nečinné rameno
Lk0
33,75
mm
Délka tělesa pružiny
Ls
150
mm
Délky prodlouženého konce
RH
mm
Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol
3070,17
Nmm
(+/-) Tolerance maximum torque
Mn
10616,8
Nmm
Největší točivý moment pružiny
alphan
94,87
Stupně
Největší úhel otáčení pružiny
nt
5,75
Kus
Počet vinutí
Ddmax
39
mm
Největší možný průměr trnu
Ddmin
32
mm
Menor diâmetro de mandril possível
Ditol
0,9
mm
(+/-) tolerance of inner coil diameter
Gew
183,9502
g
Hmotnost výrobku
PG
T
-
Cenová skupina pro tento výrobek
