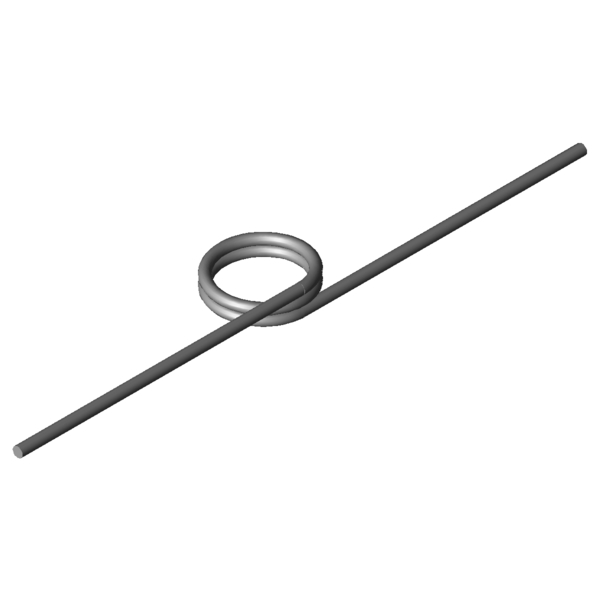

ZnačkaHodnotaJednotkaPopis
Druh materiálu
1.4310
-
Druh materiálu
Směr vinutí
Doleva
-
Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu
0
Stupně
Poloha prodlouženého konce v nezatíženém stavu
alpha1
-
Stupně
Úhel otáčení předepjaté pružiny
F1
-
N
Síla předepjaté pružiny
M1
-
Nmm
Točivý moment předepjaté pružiny
alpha2
-
Stupně
Úhel otáčení napnuté pružiny
F2
-
N
Síla napnuté pružiny
M2
-
Nmm
Točivý moment napnuté pružiny
alphah
-
Stupně
Pracovní úhel otáčení
d
2,8
mm
Prumer drátu
Di
19,5
mm
Vnitřní průměr vinutí
Dd
-
mm
Průměr trnu
LsH
-
mm
Délka prodlouženého konce – rameno páky
LsR
-
mm
Délka prodlouženého konce – nečinné rameno
Lk0
8,4
mm
Délka tělesa pružiny
Ls
80
mm
Délky prodlouženého konce
RH
-
mm
Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol
770,62
Nmm
(+/-) Tolerance maximum torque
Mn
2014,76
Nmm
Největší točivý moment pružiny
alphan
28,98
Stupně
Největší úhel otáčení pružiny
nt
2
Kus
Počet vinutí
Ddmax
17
mm
Největší možný průměr trnu
Ddmin
12
mm
Menor diâmetro de mandril possível
Ditol
0,45
mm
(+/-) tolerance of inner coil diameter
Gew
14,5696
g
Hmotnost výrobku
PG
M
-
Cenová skupina pro tento výrobek
