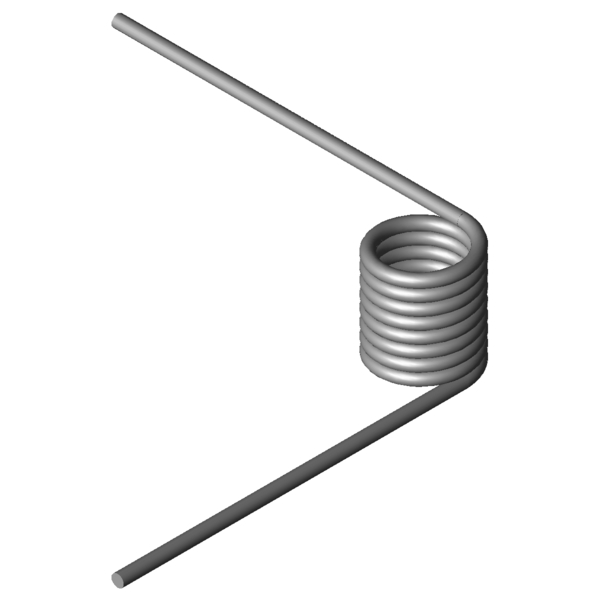

ZnačkaHodnotaJednotkaPopis
Druh materiálu
1.4310
-
Druh materiálu
Směr vinutí
Doprava
-
Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu
90
Stupně
Poloha prodlouženého konce v nezatíženém stavu
alpha1
-
Stupně
Úhel otáčení předepjaté pružiny
F1
-
N
Síla předepjaté pružiny
M1
-
Nmm
Točivý moment předepjaté pružiny
alpha2
-
Stupně
Úhel otáčení napnuté pružiny
F2
-
N
Síla napnuté pružiny
M2
-
Nmm
Točivý moment napnuté pružiny
alphah
-
Stupně
Pracovní úhel otáčení
d
2,8
mm
Prumer drátu
Di
15,5
mm
Vnitřní průměr vinutí
Dd
-
mm
Průměr trnu
LsH
-
mm
Délka prodlouženého konce – rameno páky
LsR
-
mm
Délka prodlouženého konce – nečinné rameno
Lk0
25,9
mm
Délka tělesa pružiny
Ls
80
mm
Délky prodlouženého konce
RH
-
mm
Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol
605,43
Nmm
(+/-) Tolerance maximum torque
Mn
1965,24
Nmm
Největší točivý moment pružiny
alphan
95,68
Stupně
Největší úhel otáčení pružiny
nt
8,25
Kus
Počet vinutí
Ddmax
13,6
mm
Největší možný průměr trnu
Ddmin
10
mm
Menor diâmetro de mandril possível
Ditol
0,4
mm
(+/-) tolerance of inner coil diameter
Gew
30,7889
g
Hmotnost výrobku
PG
M
-
Cenová skupina pro tento výrobek
