Detailní stránka Tlacné pružiny: VD-415 | Nerezová ocel Ø 10 x 125 x 205 mm

Cenová stupnice (Cenová skupina: AZ)

MnožstvíJedn. cena [EUR]
1 19,3600 EUR
2 15,4300 EUR
3 12,4800 EUR
7 10,6000 EUR
17 9,3700 EUR
37 8,2100 EUR
75 8,1200 EUR
125 8,1294 EUR
175 8,0396 EUR
250 7,8127 EUR
350 7,5650 EUR

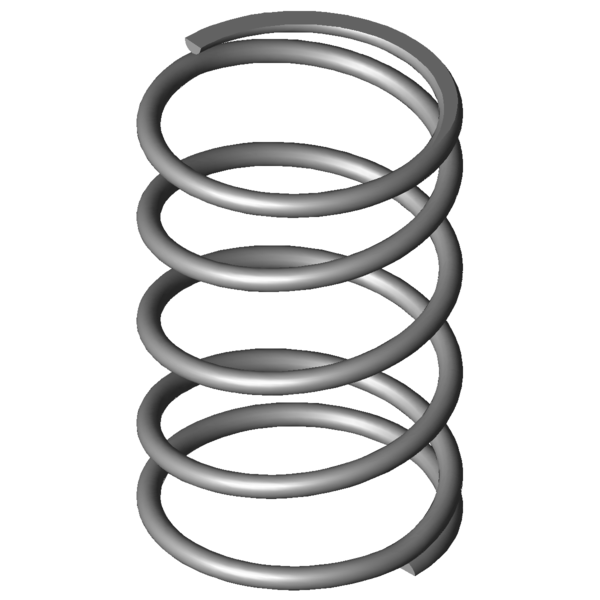

CAD obrázek Tlacné pružiny VD-415

Technické údaje

ZnačkaHodnotaJednotkaPopis
Druh materiálu EN 10270-3-1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 10 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 125 mm Střední průměr vinutí
De 135 mm Vnější průměr vinutí
Dd 112 mm Největší průměr trnu
Dh 140 mm Nejmenší průměr dutinky
L0 205 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 1770,2 N Maximální síla při statickém zatížení
Ln 66,7 mm Nejmenší délka při statickém zatížení
sn 138,3 mm Největší dráha pružiny při statickém zatížení
Fndyn 1695,36 N Maximální síla při dynamickém zatížení
Lndyn 72,55 mm Nejmenší délka při dynamickém zatížení
shdyn 19,79 mm Největší dráha pružiny při dynamickém zatížení
S 55,714 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 3,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 12,8 N/mm Tuhost pružiny
Gew 1340,8892 g Hmotnost výrobku
Fntol 119 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 118 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 1,9 mm (+/-) Tolerance průměru vinutí
L0tol 5,94 mm (+/-) Tolerance délky nenapnuté pružiny
PG AZ - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny

Země původu: DE | Číslo celního sazebníku: 73202081
