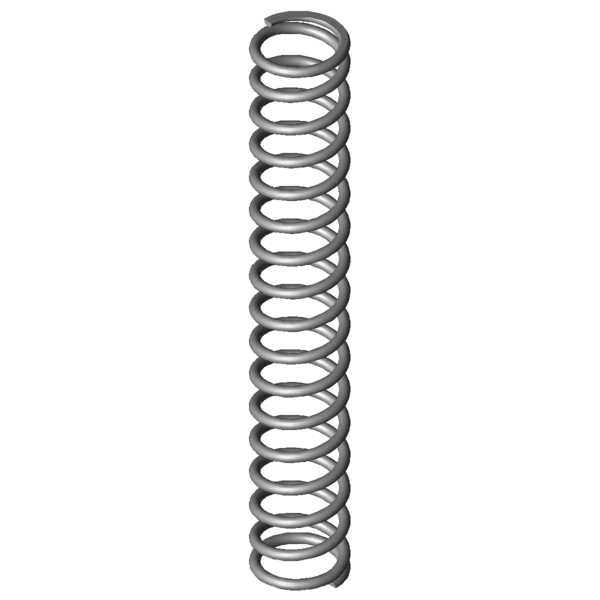

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-3-1.4310
-
Druh materiálu
Stav konců pružiny
Dosedající a broušené vinutí
-
Stav konců pružiny
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepjaté pružiny
s1
mm
Dráha předepjaté pružiny
F2
N
Síla napnuté pružiny
L2
mm
Délka napnuté pružiny
s2
mm
Dráha napnuté pružiny
d
1,25
mm
Prumer drátu
Di
mm
Vnitřní průměr vinutí
D
9,75
mm
Střední průměr vinutí
De
11
mm
Vnější průměr vinutí
Dd
8
mm
Největší průměr trnu
Dh
11,7
mm
Nejmenší průměr dutinky
L0
70
mm
Délka nenapnuté pružiny
Lk
51,8
mm
Vzpěrná délka
Fn
66,022
N
Maximální síla při statickém zatížení
Ln
25,6
mm
Nejmenší délka při statickém zatížení
sn
44,4
mm
Největší dráha pružiny při statickém zatížení
Fndyn
61,412
N
Maximální síla při dynamickém zatížení
Lndyn
28,7
mm
Nejmenší délka při dynamickém zatížení
shdyn
11,3
mm
Největší dráha pružiny při dynamickém zatížení
S
4,435
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
15,5
Kus
Počet pružících vinutí
nt
Kus
Celkový počet vinutí
R
1,487
N/mm
Tuhost pružiny
Gew
5,1998
g
Hmotnost výrobku
Fntol
3,8
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
3,8
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
0,25
mm
(+/-) Tolerance průměru vinutí
L0tol
1,7
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
K
-
Cenová skupina pro tento výrobek
F1tol
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
N
(+/-) Tolerance síly napnuté pružiny
