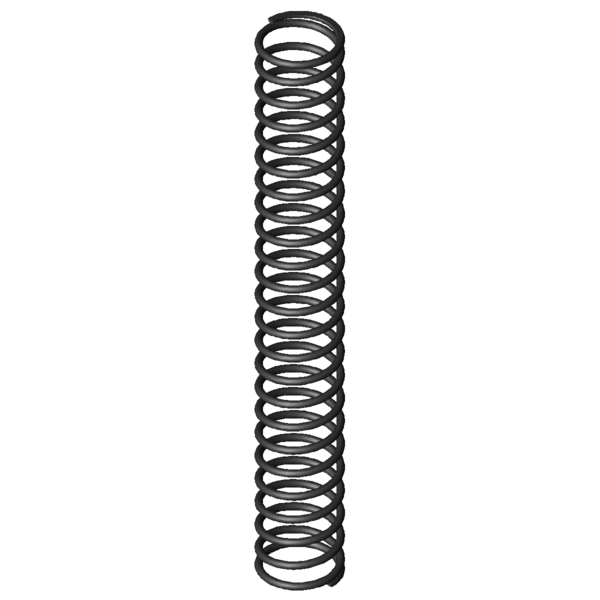

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-1
-
Druh materiálu
Stav konců pružiny
Dosedající a broušené vinutí
-
Stav konců pružiny
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepjaté pružiny
s1
mm
Dráha předepjaté pružiny
F2
N
Síla napnuté pružiny
L2
mm
Délka napnuté pružiny
s2
mm
Dráha napnuté pružiny
d
6,3
mm
Prumer drátu
Di
mm
Vnitřní průměr vinutí
D
63
mm
Střední průměr vinutí
De
69,3
mm
Vnější průměr vinutí
Dd
55
mm
Největší průměr trnu
Dh
72
mm
Nejmenší průměr dutinky
L0
500
mm
Délka nenapnuté pružiny
Lk
400,5
mm
Vzpěrná délka
Fn
884,881
N
Maximální síla při statickém zatížení
Ln
189,79
mm
Nejmenší délka při statickém zatížení
sn
310,21
mm
Největší dráha pružiny při statickém zatížení
Fndyn
834,328
N
Maximální síla při dynamickém zatížení
Lndyn
207,51
mm
Nejmenší délka při dynamickém zatížení
shdyn
160,5
mm
Největší dráha pružiny při dynamickém zatížení
S
21,942
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
22,5
Kus
Počet pružících vinutí
nt
Kus
Celkový počet vinutí
R
2,853
N/mm
Tuhost pružiny
Gew
1194,835
g
Hmotnost výrobku
Fntol
45,3
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
44,6
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
1,2
mm
(+/-) Tolerance průměru vinutí
L0tol
11,25
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
AR
-
Cenová skupina pro tento výrobek
F1tol
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
N
(+/-) Tolerance síly napnuté pružiny
