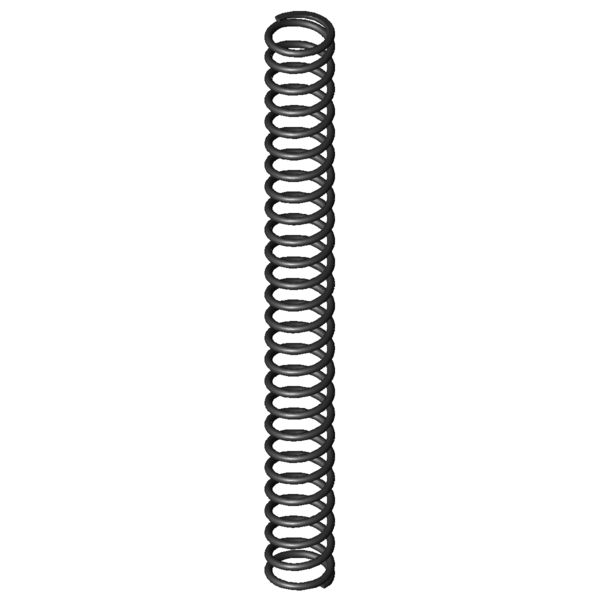

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-1
-
Druh materiálu
Stav konců pružiny
Dosedající a broušené vinutí
-
Stav konců pružiny
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepjaté pružiny
s1
mm
Dráha předepjaté pružiny
F2
N
Síla napnuté pružiny
L2
mm
Délka napnuté pružiny
s2
mm
Dráha napnuté pružiny
d
2
mm
Prumer drátu
Di
mm
Vnitřní průměr vinutí
D
16
mm
Střední průměr vinutí
De
18
mm
Vnější průměr vinutí
Dd
13,5
mm
Největší průměr trnu
Dh
18,6
mm
Nejmenší průměr dutinky
L0
170
mm
Délka nenapnuté pružiny
Lk
152,29
mm
Vzpěrná délka
Fn
174,441
N
Maximální síla při statickém zatížení
Ln
62,6
mm
Nejmenší délka při statickém zatížení
sn
107,4
mm
Největší dráha pružiny při statickém zatížení
Fndyn
162,103
N
Maximální síla při dynamickém zatížení
Lndyn
70,2
mm
Nejmenší délka při dynamickém zatížení
shdyn
38,83
mm
Největší dráha pružiny při dynamickém zatížení
S
6,857
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
24,5
Kus
Počet pružících vinutí
nt
Kus
Celkový počet vinutí
R
1,624
N/mm
Tuhost pružiny
Gew
33,0785
g
Hmotnost výrobku
Fntol
8,41
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
8,29
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
0,3
mm
(+/-) Tolerance průměru vinutí
L0tol
3,5
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
K
-
Cenová skupina pro tento výrobek
F1tol
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
N
(+/-) Tolerance síly napnuté pružiny
