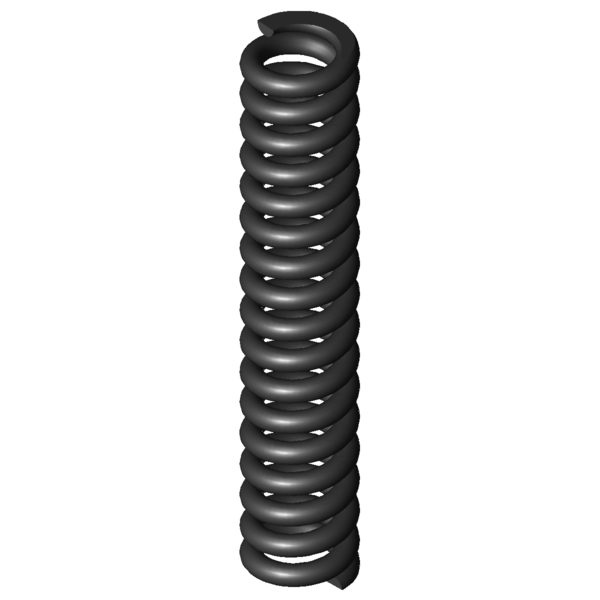

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-1
-
Druh materiálu
Stav konců pružiny
Dosedající a broušené vinutí
-
Stav konců pružiny
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepjaté pružiny
s1
mm
Dráha předepjaté pružiny
F2
N
Síla napnuté pružiny
L2
mm
Délka napnuté pružiny
s2
mm
Dráha napnuté pružiny
d
1,4
mm
Prumer drátu
Di
mm
Vnitřní průměr vinutí
D
5,6
mm
Střední průměr vinutí
De
7
mm
Vnější průměr vinutí
Dd
3,8
mm
Největší průměr trnu
Dh
7,5
mm
Nejmenší průměr dutinky
L0
37,1
mm
Délka nenapnuté pružiny
Lk
26,65
mm
Vzpěrná délka
Fn
142,47
N
Maximální síla při statickém zatížení
Ln
27,19
mm
Nejmenší délka při statickém zatížení
sn
9,91
mm
Největší dráha pružiny při statickém zatížení
Fndyn
123,072
N
Maximální síla při dynamickém zatížení
Lndyn
28,54
mm
Nejmenší délka při dynamickém zatížení
shdyn
4,13
mm
Největší dráha pružiny při dynamickém zatížení
S
2,303
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
15,5
Kus
Počet pružících vinutí
nt
Kus
Celkový počet vinutí
R
14,378
N/mm
Tuhost pružiny
Gew
3,7463
g
Hmotnost výrobku
Fntol
15,1
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
14,81
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
0,2
mm
(+/-) Tolerance průměru vinutí
L0tol
0,9
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
F
-
Cenová skupina pro tento výrobek
F1tol
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
N
(+/-) Tolerance síly napnuté pružiny
