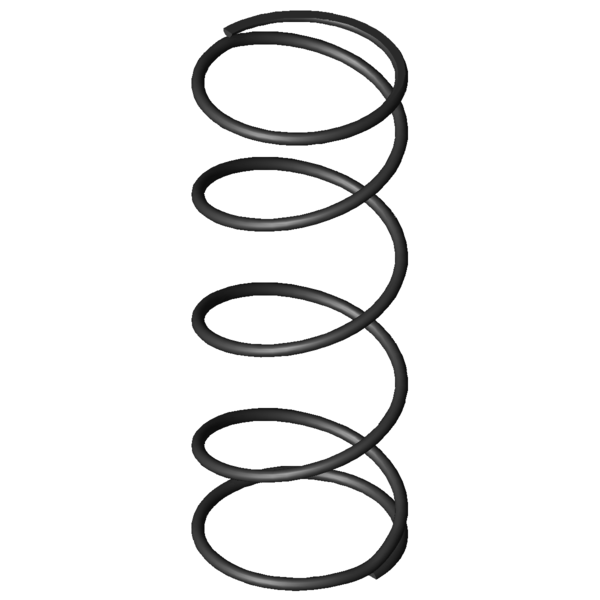

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-1
-
Druh materiálu
Stav konců pružiny
Dosedající a broušené vinutí
-
Stav konců pružiny
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepjaté pružiny
s1
mm
Dráha předepjaté pružiny
F2
N
Síla napnuté pružiny
L2
mm
Délka napnuté pružiny
s2
mm
Dráha napnuté pružiny
d
0,9
mm
Prumer drátu
Di
mm
Vnitřní průměr vinutí
D
14,1
mm
Střední průměr vinutí
De
15
mm
Vnější průměr vinutí
Dd
12,6
mm
Největší průměr trnu
Dh
16,4
mm
Nejmenší průměr dutinky
L0
39,2
mm
Délka nenapnuté pružiny
Lk
mm
Vzpěrná délka
Fn
22,328
N
Maximální síla při statickém zatížení
Ln
6,42
mm
Nejmenší délka při statickém zatížení
sn
32,78
mm
Největší dráha pružiny při statickém zatížení
Fndyn
20,608
N
Maximální síla při dynamickém zatížení
Lndyn
8,95
mm
Nejmenší délka při dynamickém zatížení
shdyn
11
mm
Největší dráha pružiny při dynamickém zatížení
S
10,943
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
3,5
Kus
Počet pružících vinutí
nt
Kus
Celkový počet vinutí
R
0,681
N/mm
Tuhost pružiny
Gew
1,2251
g
Hmotnost výrobku
Fntol
1,73
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
1,72
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
0,4
mm
(+/-) Tolerance průměru vinutí
L0tol
2,05
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
C
-
Cenová skupina pro tento výrobek
F1tol
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
N
(+/-) Tolerance síly napnuté pružiny
