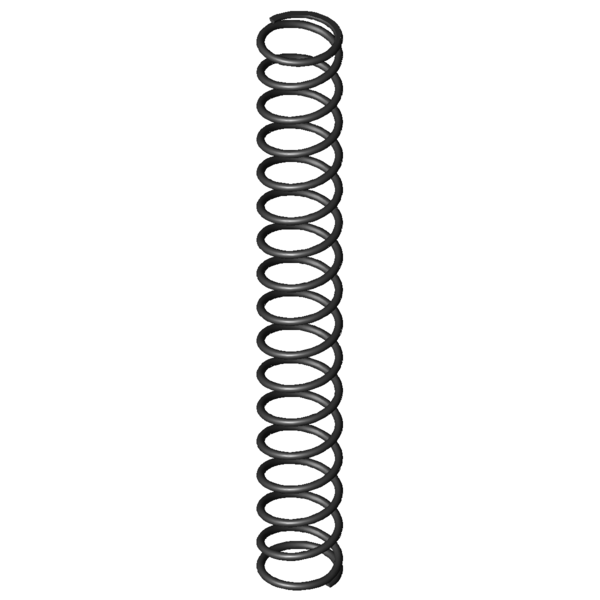

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-1
-
Druh materiálu
Stav konců pružiny
Dosedající a broušené vinutí
-
Stav konců pružiny
F1
-
N
Síla předepjaté pružiny
L1
-
mm
Délka předepjaté pružiny
s1
-
mm
Dráha předepjaté pružiny
F2
-
N
Síla napnuté pružiny
L2
-
mm
Délka napnuté pružiny
s2
-
mm
Dráha napnuté pružiny
d
0,7
mm
Prumer drátu
Di
-
mm
Vnitřní průměr vinutí
D
6,8
mm
Střední průměr vinutí
De
7,5
mm
Vnější průměr vinutí
Dd
5,6
mm
Největší průměr trnu
Dh
8,2
mm
Nejmenší průměr dutinky
L0
56,8
mm
Délka nenapnuté pružiny
Lk
46,76
mm
Vzpěrná délka
Fn
21,043
N
Maximální síla při statickém zatížení
Ln
14,87
mm
Nejmenší délka při statickém zatížení
sn
41,93
mm
Největší dráha pružiny při statickém zatížení
Fndyn
18,971
N
Maximální síla při dynamickém zatížení
Lndyn
19
mm
Nejmenší délka při dynamickém zatížení
shdyn
9,87
mm
Největší dráha pružiny při dynamickém zatížení
S
3,619
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
15,5
Kus
Počet pružících vinutí
nt
-
Kus
Celkový počet vinutí
R
0,502
N/mm
Tuhost pružiny
Gew
1,1373
g
Hmotnost výrobku
Fntol
1,13
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
1,12
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
0,3
mm
(+/-) Tolerance průměru vinutí
L0tol
1,62
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
D
-
Cenová skupina pro tento výrobek
F1tol
-
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
-
N
(+/-) Tolerance síly napnuté pružiny
