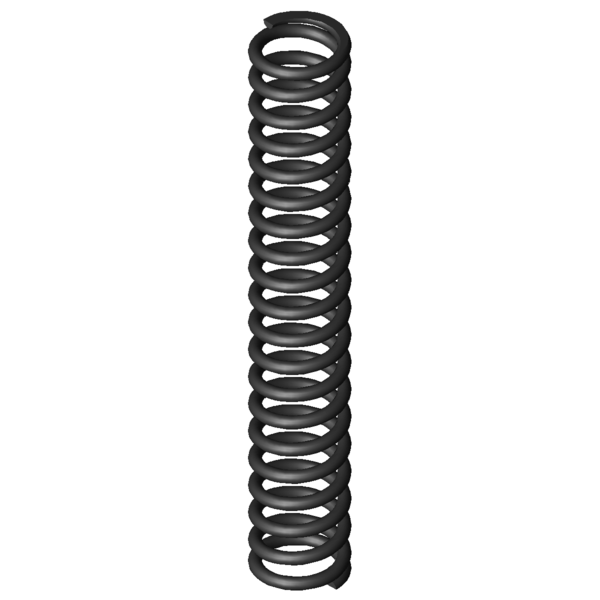

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-1
-
Druh materiálu
Stav konců pružiny
Dosedající a broušené vinutí
-
Stav konců pružiny
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepjaté pružiny
s1
mm
Dráha předepjaté pružiny
F2
N
Síla napnuté pružiny
L2
mm
Délka napnuté pružiny
s2
mm
Dráha napnuté pružiny
d
0,63
mm
Prumer drátu
Di
mm
Vnitřní průměr vinutí
D
4
mm
Střední průměr vinutí
De
4,63
mm
Vnější průměr vinutí
Dd
3
mm
Největší průměr trnu
Dh
5
mm
Nejmenší průměr dutinky
L0
29
mm
Délka nenapnuté pružiny
Lk
21,86
mm
Vzpěrná délka
Fn
19,267
N
Maximální síla při statickém zatížení
Ln
14,79
mm
Nejmenší délka při statickém zatížení
sn
14,21
mm
Největší dráha pružiny při statickém zatížení
Fndyn
17,987
N
Maximální síla při dynamickém zatížení
Lndyn
15,73
mm
Nejmenší délka při dynamickém zatížení
shdyn
5,17
mm
Největší dráha pružiny při dynamickém zatížení
S
1,534
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
18,5
Kus
Počet pružících vinutí
nt
Kus
Celkový počet vinutí
R
1,355
N/mm
Tuhost pružiny
Gew
0,6348
g
Hmotnost výrobku
Fntol
1,52
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
1,5
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
0,15
mm
(+/-) Tolerance průměru vinutí
L0tol
0,91
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
B
-
Cenová skupina pro tento výrobek
F1tol
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
N
(+/-) Tolerance síly napnuté pružiny
